硬度測試
概念
硬度是指固體材料抵抗外界入侵的能力。它是一種材料特性的描述，其表現是在靜態負載下形成塑性變形、壓痕或劃痕。通過一定的測試方法得到硬度值。主要有以下類型：
|| 布氏硬度：通過碳化鎢球壓頭在材料表面施加壓力，根據施加的力值與壓痕面積的比例計算出硬度值；
|| 洛氏硬度：使用錐形金剛石或碳化鎢球壓頭，根據*終壓痕深度和初步壓痕深度測量值之差計算得出硬度值；

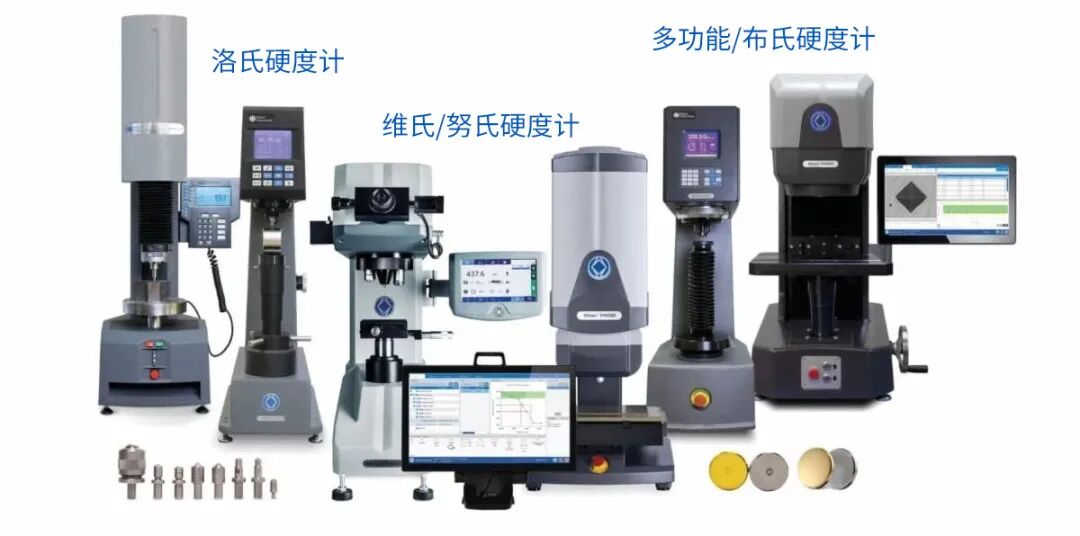

標樂在硬度測試領域擁有超過百年的經驗，可以為上述硬度測試方法提供單獨解決方案，也可將這些方法整合到一臺設備中。下文中主要介紹了焊接件的維氏測試，以及如何將其應用于生成材料的硬度彩色云圖。云圖顯示了整個需要測量區域的硬度梯度，特別有助于直觀體現材料硬度的分布情況。
焊接測試
WELD TESTING
熔合線附近的焊接區域（母材）的微觀結構變化對焊縫的性能提出了影響，該區域容易產生高殘留應力，以及不希望出現的組織結構，使焊點區域容易失效。該區域被歸類為焊縫中的熱影響區(HAZ)。如圖1(a)所示，焊接的區域可以細分為幾個不同的區域，包括顯示焊縫熔深的母材區、熱影響區、焊縫區。對于多道焊接的樣品，由于焊接結構的建立，每個焊道都會有相應的熱影響區、熔合線和焊縫，如圖1(b)所示，有3個焊道。

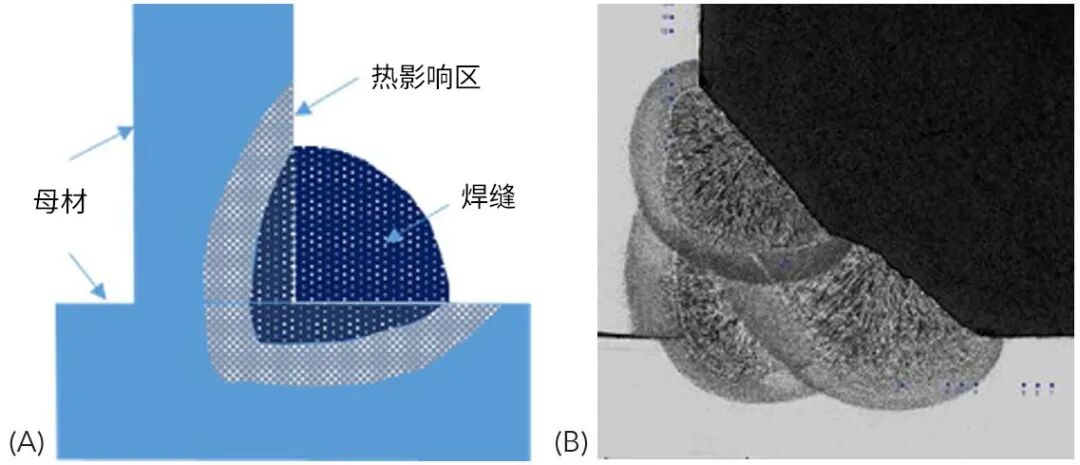

圖1(a)是焊縫、熱影響區和母材的示意圖，(b)顯示了在低合金鋼基體上用2%Nital蝕刻的圓角焊縫和三個焊道，以顯示焊縫、熱影響區和構成焊縫的三個焊道。
為了觀察焊接的微觀結構，通過金相制備包括磨拋腐蝕等步驟來揭示微觀結構，圖1(b)。然后可以對熱影響區的程度和范圍進行金相分析，以確定容易形成微裂紋的極端微結構變化的潛在區域。

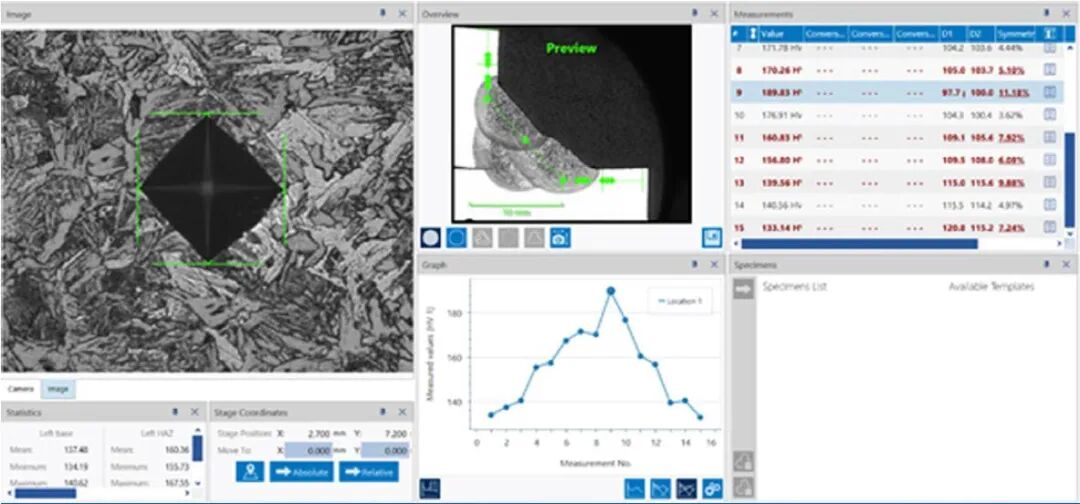

圖2說明了角焊縫的硬度測試，以及從母材、熱影響區和焊接區域觀察到的差異

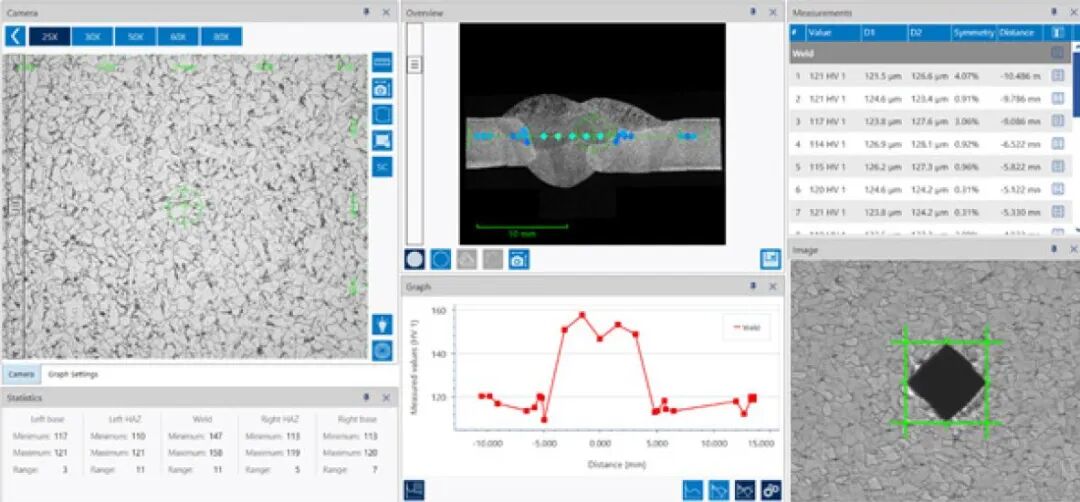

為了定量了解焊接微觀結構，通常根據ISO 9015/15614進行壓痕硬度測試，該標準描述了測試方法；規定了母材、熱影響區和焊縫的載荷、壓痕數量，以及壓痕之間的距離和焊接接頭表面以下的深度。要滿足標準中規定的要**相當困難的，耗費時間且受限于操作員的技能/經驗。使用標樂的DiaMet自動化硬度測試軟件可簡化這個過程，如圖2和圖3所示，分別是角焊和對接焊。
根據焊縫和母材類型，焊縫的不同區域?qū)⒈憩F(xiàn)出不同的微觀結構。如上圖2和3所示，這些微觀結構具有不同的硬度水平。當您向焊縫移動時，您將從不間斷的母材開始，接著是一個帶有回火和臨界間熱影響區的區域，一個細晶粒的熱影響區，一個朝向焊縫熔合線的粗晶粒的熱影響區，然后是焊縫。熱影響區表現出不同的微觀結構，并且總是容易出現硬度的局部變化，如圖3藍色圓圈所示。很明顯，基于ISO9015的標準技術可能捕獲熱影響區周圍硬度的局部變化，因為它涉及到一排壓痕。為了**了解焊縫的情況，焊縫云圖可以提供這種局部變化和潛在高應力位置的詳盡概述。
云圖
MAPING

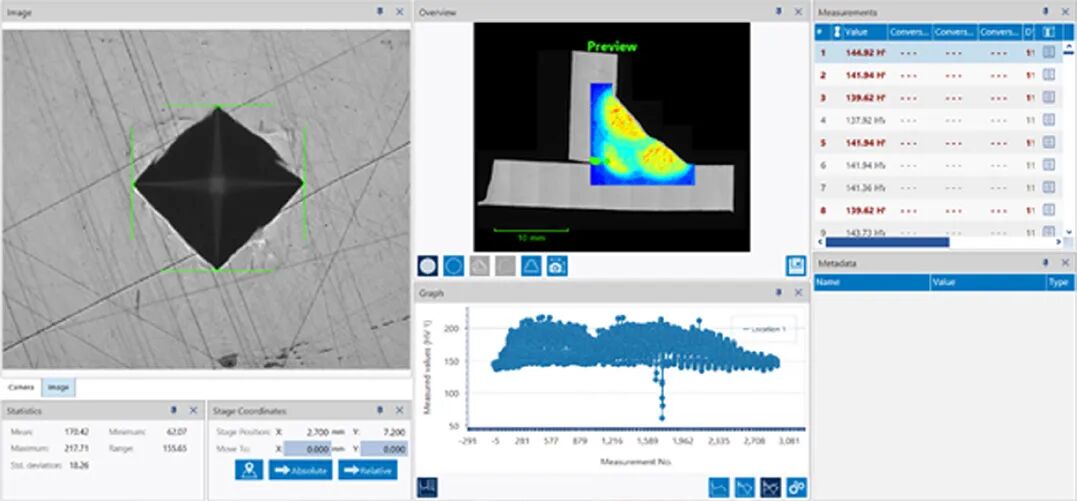

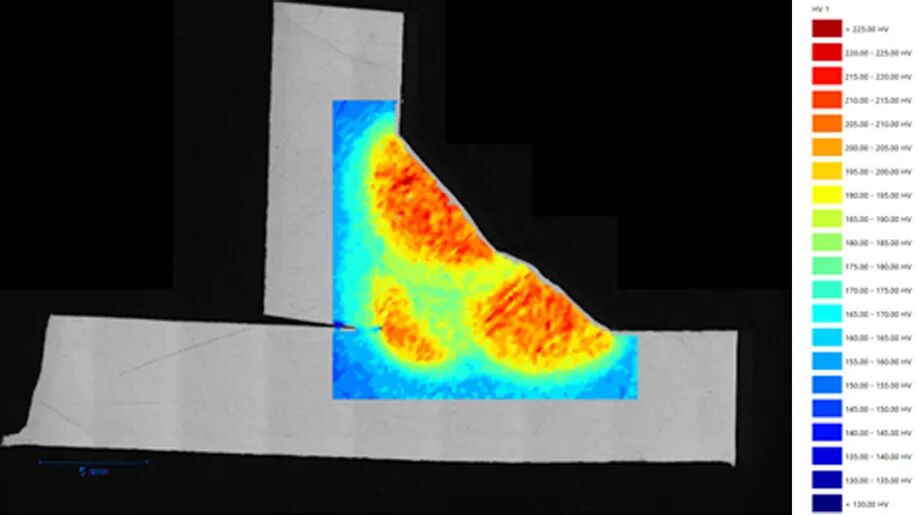

隨著自動化硬度測試、測試速度的提高和硬度測試軟件的發展，現在可以采用另一種方法對焊接部件進行定性和定量測試。這包括在焊縫掃描區域上進行多個壓痕，然后將從母材到焊縫的硬度值差異用不同顏色代碼進行分配，由軟件提供硬度變化的視覺輸出。使用壓痕映射的主要優點是易于識別存在高殘余應力的區域。該圖也可用于定性研究熱影響區、母材和焊接區域，而無需腐蝕樣品。圖4顯示了圖1和圖2中的焊接樣品，圖中有大約3000個壓痕。
對比圖4(b)和上面的圖1，用這兩種方法腐蝕和繪制的顯微圖之間有良好的相關性，顯示了焊縫、熱影響區和母材材料。

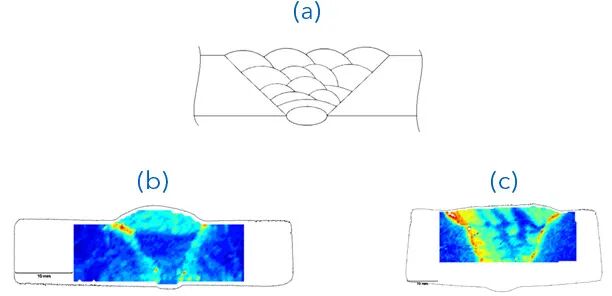

圖5顯示了通過一連串的多道工序建立起來的鋼材對接焊縫樣品。這些類型的焊縫通常通過焊后熱處理（PWHT）來減輕堆焊過程中產生的殘余應力。然而殘余應力并未完全消除，焊后熱處理后的焊縫檢查也會顯示出這些區域，如圖5(b)和所示。從圖中可以看出，高殘余應力存在的地方（高硬度值），主要出現在熱影響區。
增材制造部件
ADDITIVE MANUFACTURED COMPONENTS

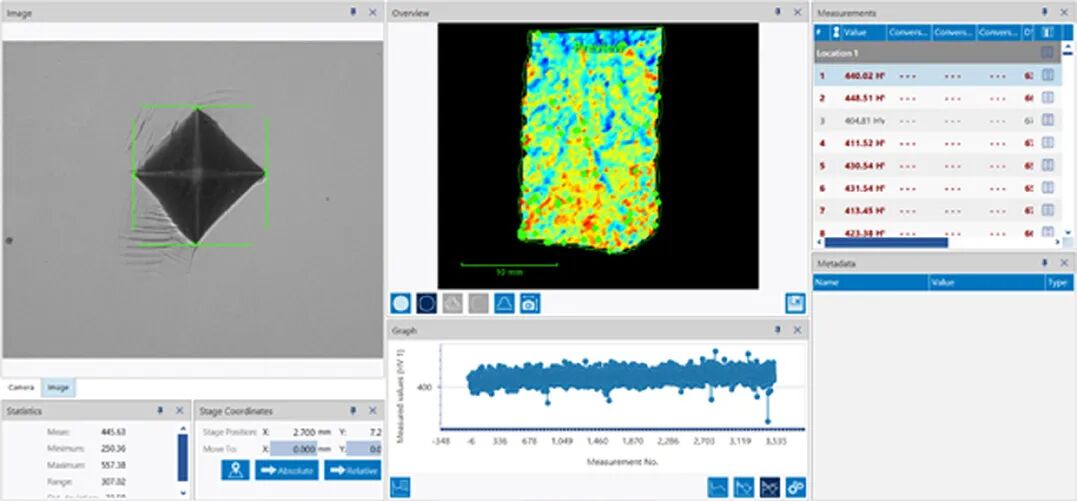

增材制造部件是通過逐層添加材料而形成的。這些部件可以由鋼、鈦、鉻鎳合金等多種材料制成。制造工藝包括定向能沉積(DED)和粉末床熔合(PBF)技術。與PBF技術相比，DED方法通常具有更高的積聚速率，這兩種技術都會因在層添加過程中的反復熱循環而導致殘余應力的產生。這些殘余應力在部件的性能、完整性和壽命方面起著至關重要的作用，因此，評估它們的能力是至關重要的。為了繪制這些部件，它們必須首先進行金相制備，其表面光潔度取決于維氏壓痕測試時使用的載荷。
感應淬火表面
CASE/INDUCTION HARDENED SURFACES

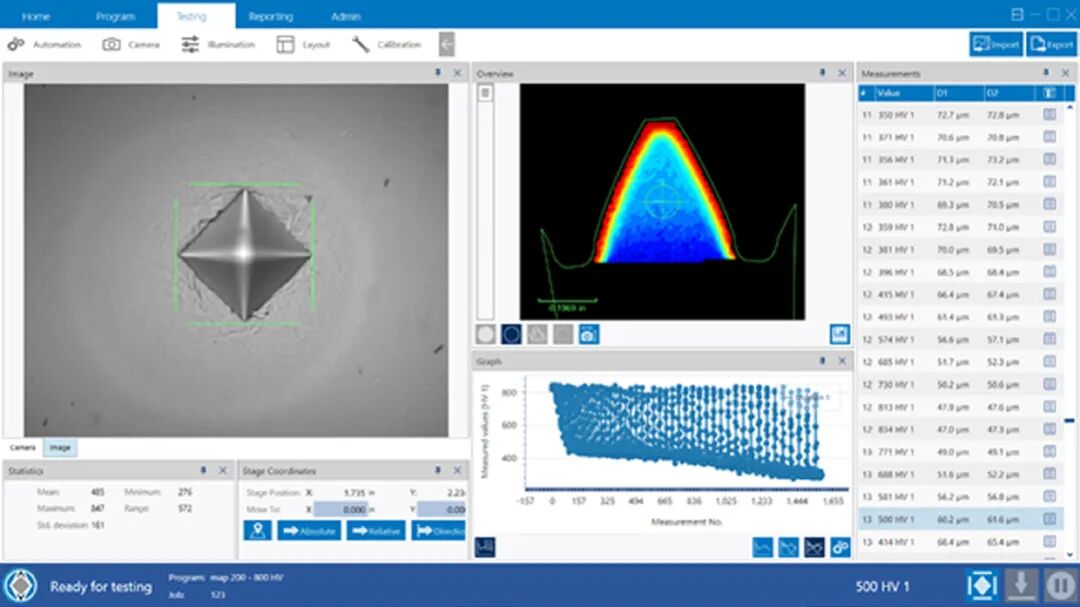

驗證表面硬化/感應硬化工藝的另一種更為直觀的方法是將關注區域通過繪制云圖展現出來，圖7通過DiaMet軟件中的云圖工具繪制而成，展現了樣品硬度的均勻性。
總結
SUMMARY
****
基于ISO標準的焊接測試可以通過DiaMet軟件的焊接工具相對快速和容易地進行。傳統的技術需要更長的時間，而且還受制于操作者的技能和經驗。
NO.2
我們還證明了腐蝕焊接樣品和硬度分布區域之間有很好的關聯性。從類似于腐蝕焊接樣品的顯微云圖中可以很容易識別基底/母材金屬、熱影響區和焊縫。從顯微照片中還可以清楚地看到，在多道焊縫中識別焊縫通道，以及在焊縫形成時每個焊道對相鄰焊道的影響。
NO.3

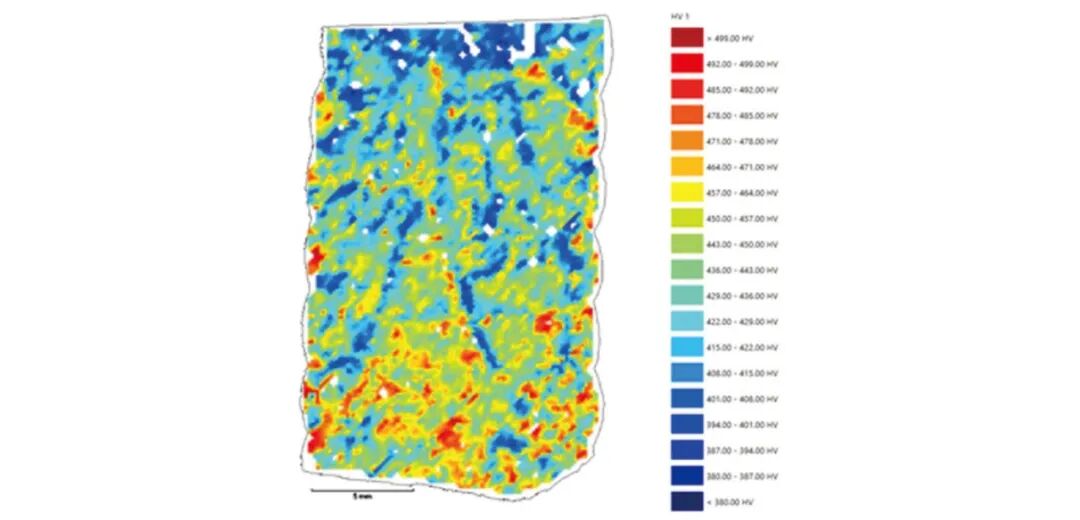

增材制造部件可以被繪制成高亮度的局部硬度變化圖，作為識別高殘余應力區域的一種方式。
NO.4
表面硬化材料可以被繪制成圖，從而提供一個**的硬化過程均勻性的圖解。
