光學薄膜是鍍?cè)诠鈱W(xué)零件表面上鍍上一層或多層金屬或介質的薄膜，在光學零件表面鍍膜的目的是為了達到減少或增加光的反射、分束、分色、濾光、偏振等要求。

用光學功能薄膜制成的種類繁多的光學薄膜器件，已成為光學系統、光學儀器中不可缺少的重要部件.其應用已從傳統的光學儀器發展到天文物理、航天、激光、電工、通信、材料、建筑、生物醫學、紅外物理、農業等諸多技術領域。分為：基本光學薄膜、控光薄膜、光學薄膜材料。

光學薄膜是利用薄膜對光的作用而工作的一種功能薄膜，光學薄膜在改變光強方面可以實現分光透射、分光反射、分光吸收以及光的減反、增反、分束、高通、低通、窄帶濾波等功能。光學薄膜的種類有很多，這些薄膜賦予光學元件各種使用性能，在實現光學儀器的功能和影響光學儀器的質量方面起著重要的或者決定性的作用。

傳統的光學薄膜是現代光學儀器和各種光學器件的重要組成部分，通過在各種光學材料的表面鍍制一層或多層薄膜，利用光的干涉效應來改變透射光或反射光的光強、偏振狀態和相位變化。薄膜可以被鍍制在光學玻璃、塑料、光纖、晶體等各種材料表面上。它的厚度可從幾個nm到幾十、上百個μm。光學薄膜可以得到很好的牢固性、光學穩定性，成本又比較低，幾乎不增加材料的體積和重量，因此是改變系統光學參數的優選方法，甚至可以說沒有光學薄膜就沒有現代的光學儀器和各種光學器件。在兩百多年的發展過程中，光學薄膜形成了一套完整的光學理論—薄膜光學。光學薄膜已廣泛應用于各種光學器件(如激光諧振腔、干涉濾波片、光學鏡頭等)，不僅如此它在光電領域中的重要作用亦逐漸為人們所認識。

1、分光膜

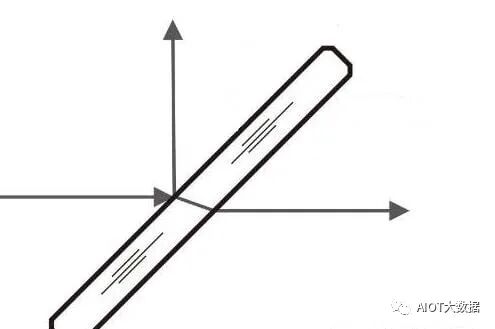

把一束光分為兩部分的器件稱為分光鏡。分光鏡的工作部分一般是一個鍍過膜的平面，它在一定的波長范圍內具有特定的反射率和透射率。通常這個平面是傾斜的，因此入射光和反射光便分離開來。分光鏡的預定反射率和透射率值隨其用途不同而相異。

對于不同的分光鏡往往有不同的透射率和反射率比T/R，即分光比。*常用的是中性分光鏡，T/R=50/50，它把一束光分成光譜成分相同的兩束光。因?yàn)樗谀巢ㄩL(zhǎng)區域內對各波長具有相同的透射率和反射率比，因而反射光和透射光不帶有顏色，呈中性。常用的中性分光鏡有兩種結構：一種是在透明的平板基片上鍍上分光膜，另一種是把膜層鍍?cè)趦蓚€(gè)直角棱鏡上，再膜面對膜面地膠合成立方體。常用的有金屬分光鏡和介質分光鏡兩類。金屬膜分光鏡分光的光譜寬度較寬，缺點是吸收損失較大，分光效率較低，介質分光鏡的特點是分光效率高，偏振效應明顯，分光特性色散明顯。介質膜分光鏡與金屬膜分光鏡相比，因?yàn)榻橘|(zhì)膜的吸收小到可以忽略的程度，所以分光效率高，這是介質分光鏡的優點，但是介質膜的特性對波長較敏感，給中性分光帶來困難。同時，一般介質膜分光鏡的偏振效應較大，這也是它的不足之處。

分光膜根據一定的要求和一定的方式把光束分成兩部分的薄膜，主要包括波長分光膜、光強分光膜和偏振分光膜。

波長分光膜又叫雙色分光膜，顧名思義它是按波長區域把光束分成兩部分的薄膜。這種膜可以是一種截止濾光片或帶通濾光片，不同的是波長分光膜不僅要考慮透過光還要考慮反射光，二者都要求有一定形狀的光譜曲線。

光強分光膜是按照一定的光強比把光束分成兩部分的薄膜，用于可見光的寬帶分光膜又叫中性分光膜，這種膜由于偏振的影響，二束光的偏振狀態可以相差很多，但例如某些干涉儀則要求兩束光都是消偏振的，這就需要設計和制備消偏振膜。

偏振分光膜是利用光斜入射時薄膜的偏振效應制成的，可以分成棱鏡型和平板型兩種。

棱鏡型偏振膜利用布儒斯特角入射時界面的偏振效應，垂直分量振動的光則隨薄膜層數的增加而增加，只要層數足夠多就可以實現透過光束基本是平行方向振動的光，而反射光束基本上是垂直方向振動的光，從而達到偏振分光的目的。棱鏡型偏振膜工作的波長范圍比較寬，偏振度也可以做得比較高，但它抗激光強度比較低。

平板型偏振膜主要是利用在斜入射時由電介質反射膜兩個偏振分量的反射帶帶寬的不同而制成的。平板型偏振片工作的波長區域比較窄，但它可以做得很大，抗激光強度也比較高，所以經常用在強激光系統中。

2、增透膜（也叫減反射膜，或者AR膜）

假定光線垂直入射在表面上，這時表面的反射光強度與入射光的強度比值(反射率)只決定于相鄰介質的折射率的比值。

折射率為1.52的冕牌玻璃每個表面的反射約為4.2%左右．折射率較高的火石玻璃則表面反射更為顯著。這種表面反射造成了兩個嚴重的后果：光能量損失使象的亮度降低；表面反射光經過多次反射或漫射，有一部分成為雜散光，*后也到達象平面使象的襯度降低圖象質量，特別是電視、電影攝影鏡頭等復雜系統都包含了很多個與空氣相鄰的表面，如不鍍上增透膜其性能就會大大降低。

增透膜參數

增透膜又稱減反射膜或者AR增透玻璃（增透射玻璃或減反射玻璃）是一種將玻璃表面進行特殊處理以增加玻璃的透光性能的鍍膜玻璃，沉積在光學元件表面,以減少表面反射,增加光學系統透過率的光學薄膜.工作波段可從極紫外區到遠紅外區，按工作的波帶范圍分為單波長、多波長和寬帶增透膜，但應用*廣的是可見光波段增透膜。光可見增透膜的作用是減少反射光的強度，從而增加透射光的強度，使光學系統成像更清晰。其原理是利用不同光學材料膜層產生的干涉效果來消除入射光和反射光，從而提高透光率的方法，有單面鍍膜和雙面鍍膜兩種工藝。

應用于可見光譜區的光學儀器非常多，就其產量來說占據了減反射膜的絕大部分，幾乎在所有的光學器件上都要進行減反處理。

3、干涉截止濾光膜

要求某一波長范圍的光束高透射，而偏離這一波長的光束驟然變化為高反射(或稱抑制)的干涉截止濾光片有著廣泛的應用。我們把抑制短波區、透射長波區的濾光片稱為長波通濾光片。相反，抑制長波區、透射短波區的截止濾光片就稱為短波通濾光片。

大多數情況下，是希望截止短于某一特定波長，或者長于該波長的所有光線。通常的辦法是使干涉濾光片同吸收濾光片相組合。它既可以用作截止長波的短波通濾光片，也可以用作截止短波的長波通濾光片。只要改變監控膜層厚度的波長，截止限的位置可以隨意移動。

4、反射膜

反射膜是用于把入射光能量大部分或幾乎全部反射的光學元件。在有些光學系統中，要求光學元件具有較高的反射本領，例如，激光器的反射鏡要求對某種頻率的單色光的反射率在90％以上。為了增強反射能量，常在玻璃表面鍍一層高反射率的透明薄膜，利用其上下表面反射光的光程差滿足干涉相長的條件，使反射光增強。

金屬膜有很高的反射率，吸收率也較高，而介質膜的不但反射率可以較高，還有較小的吸收率。

鋁是**從紫外到紅外(0.2～30μm)具有很高反射率的材料。大約在波長0.85μm處反射率出現一極小值，其值為86%。鋁膜對基板的附著力比較強、機械強度和化學穩定性也比較好，所以廣泛用作反射膜。新沉積的鋁膜暴露于常溫大氣后，表面立即形成一層非晶的高透明的Al2O3膜，短時間內氧化物迅速生長到15～20.，然后緩慢生長，一個月后達到50左右。對緩慢蒸發的鋁膜，氧化物的厚度可以達到90.以上。氧化物的存在使鋁膜的反射率下降，特別是波長小于200nm的區域，為此要用MgF2膜作保護層。在可見光區，通常用SiO作為初始材料，蒸發得到硅的氧化物薄膜作為Al膜的保護膜。*佳的制備鋁膜的條件：高純鋁(99.99%)；高真空中快速蒸發(50～100nm/s)；基板溫度低于50℃。

在可見光及紅外波段內，銀膜的反射率是所有已知材料中*高的。在可見光區和紅外區，反射率分別達到95%和99%左右。但是，銀膜的附著力差，機械強度和化學穩定性差，所以主要用于短期使用的零件。銀膜在紫外區的反射率很低，在波長400nm開始下降，到320nm附近降到4%左右。當銀膜暴露于空氣中時反射率會逐漸降低，主要原因是表面形成的氧化銀(AgO、Ag2O3)和硫化銀，因此要在銀膜上鍍保護膜。*佳的制備工藝與鋁的相似，即高真空、快速蒸發、低的基板溫度。

降低薄膜反射率的一個重要因素是散射。造成散射損耗的原因是多種多樣的，薄膜的成核和生長機理引起膜層微觀結構的不均勻，從而會產生散射，借助于電子顯微鏡觀察多層膜斷面的微觀結構，其呈現非常明顯的柱狀，膜層內部充滿空隙，而面變得凹凸不平。此外，基片表面的粗糙度及其缺陷，還有蒸發源噴濺的粒子、膜層中的微塵、裂紋和針孔等因素相互交叉構成復雜的散射模型?？偟膩?lái)說我們可以把散射歸結為二類，即體積散射和表面散射。

5、控光薄膜

控光薄膜分為陽光控制膜、低輻射率膜、光學性能可變換膜三種。

陽光控制膜

在玻璃上鍍上一層光學薄膜，使玻璃對太陽光中的可見光部分有較高的透射率，而對太陽光中的紅外部分有較高的反射率，并對太陽光中的紫外線部分有很高的吸收率.將它制成陽光鍍膜幕墻玻璃，就能保證白天建筑物內有足夠的亮度等等。

??輻射率膜

在玻璃的表面鍍制一層低輻射系數的薄膜，稱為低輻射率膜，俗稱隔熱膜，它對紅外線有較高的反射率。
