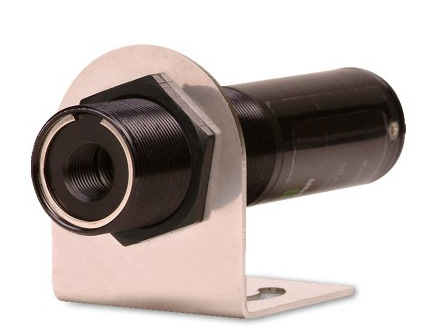

韓國GasDNA-IR204W雙色紅外測溫探頭 固定式紅外測溫儀
韓國GasDNA-IR204W雙色紅外測溫探頭 固定式紅外測溫儀
韓國GasDNA-IR204W固定式雙色紅外測溫儀通過測量目標物體發射的紅外輻射強度計算出物體的表面溫度，并將測量結果轉換成標準的電流信號4~20mA輸出，測量溫度量程為0~500℃，光學分辨率（距離系數）為10:1，固定發射率為0.95，內置雙色探測器、兩線制、CE認證、IP65,NEMA4環境等級、韓國原產。
附錄：雙色紅外測溫儀介紹
雙色紅外測溫儀是紅外測溫儀的一種，即測量物體在兩個不同光譜范圍內發出的紅外輻射亮度并由這兩個輻射亮度之比推斷物體的溫度，稱為雙色紅外測溫儀，或“雙紅外光譜測溫儀”。雙色紅外測溫儀與單色紅外測溫儀相比具有****的優點。雙色紅外測溫儀的工作原理如下：在選定的兩個紅外波長和一定帶寬下，它們的輻射能量之比隨著溫度的變化而變化。利用兩組帶寬很窄的不同單色濾光片，收集兩個相近波段內的輻射能量，將它們轉化成電信號后再進行比較，*終由此比值確定被測目標的溫度，因此它可以基本消除目標材料發射率調節的不便，采用雙色測溫儀測溫靈敏度較高，與目標的真實溫度偏差較小，受測試距離和其間吸收物的影響也較小。韓國GasDNA-IR204W雙色紅外測溫探頭 固定式紅外測溫儀
| 電纜顏色 | 功能 |
| 紅色 | 24V直流電源線（+） |
| 黑色 | 輸出信號4-20mA（+） |
韓國GasDNA-IR204W雙色紅外測溫探頭 固定式紅外測溫儀
| 溫度量程 | 0℃~500℃ |
| 顯示分辨率 | 0.1℃ |
| 發射率 | 0.95（固定） |
| 響應時間 | ≤ 0.5秒 |
| **度 | 2℃ 或 ±1%（取大值） |
| 光學分辨率（D:S） | 10:1 |
| 光譜響應 | 8~14μm |
| 重復性 | ±1% 讀數 |
| 模擬輸出 | 4~20mA，1~5V（可選） |
| 電源輸入 | 12~24V DC（*大50mA） |
| 環境溫度 | -30~70℃（水冷85℃） |
| 相對濕度 | 10~95%，不結露 |
| 存儲溫度 | -30~85℃ |
| 環境等級 | IP65，NEMA 4 |
| 外形尺寸 | Φ25 x 101.5(L) |
| 外殼材料 | 鋁合金 |
| 重量 | 160g |
| 電纜長度 | 3米，或其他 |
| 選型代碼 IR-20-4W-□-□-□ | 描述 |
| 代碼A | 溫度量程 |
| 1 | 0℃~300℃ |
| 2 | 0℃~500℃ |
| Z | 其他定制 |
| 代碼B | 輸出信號 |
| N | 直流4~20mA |
| V | 直流1~5V |
| Z | 其他定制 |
| 代碼C | 電纜長度 |
| 1 | 3米 |
| Z | 其他定制 |
選型代碼
韓國GasDNA-IR204W雙色紅外測溫探頭 固定式紅外測溫儀

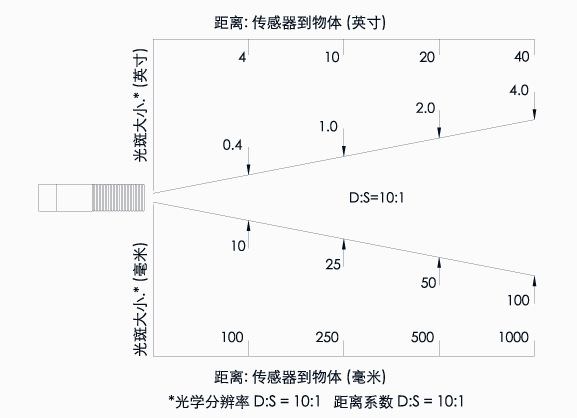

| 距離：傳感器到物體mm | 光斑大?。褐睆絤m |
| 100 | Φ10 |
| 250 | Φ25 |
| 500 | Φ50 |
| 1000 | Φ100 |

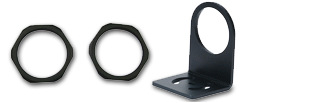

| 標準配件 | ||
|
固定螺帽 安裝托架 |
 |
傳感器固定螺帽 傳感器安裝托架 |
| 可選配件 | ||
| 空氣吹掃器 |
 |
有效輔助清潔傳感器鏡片上的灰塵，防止出現因工作環境污染照成的溫度偏差 |
|
上下可調 安裝托架 |
 |
通過該配件可 上下調整傳感器位置 |

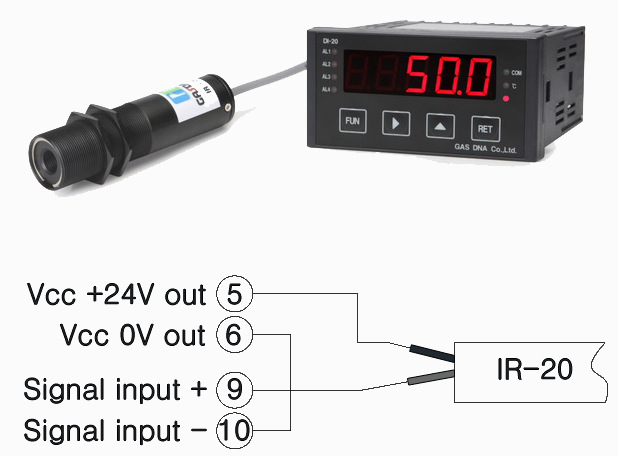

| 數顯表 |
 |
型號. DI-20（緊湊型） 數字顯示、模擬輸出、兩路繼電器輸出、RS485等 |
| LED顯示器 |
 |
2英寸LED顯示器 實時顯示測量溫度 |
| 型號 | IR20 | IR21 | IR22 | IR40 | IR80 |
| 溫度量程 | 0~500℃ | 0~800℃ | -50~375℃ | 0~1000℃ | 500~1700℃ |
| 顯示分辨率 | 0.1℃ | 0.1℃ | 0.1℃ | 0.1℃ | 0.1℃ |
| 發射率 | 0.95固定 |
0.95或其他 軟件可調 |
0.95或其他 軟件可調 |
0.10~0.99 可調 |
0.10~0.99 可調 |
| 響應時間 | ≤ 0.5秒 | ≤ 0.5秒 | ≤ 0.5秒 | ≤ 0.5秒 | ≤ 0.1秒 |
| **度 | ±1% | ±1% | ±1% | ±1% | ±1% |
| 光學分辨率 | 10:1 | 12:1 | 10:1 | 40:1 | 80:1 |
| 光譜響應 | 8~14μm | 8~14μm | 8~14μm | 8~14μm | 1~1.6μm |
| 重復性 | ±1%讀數 | ±1%讀數 | ±1%讀數 | ±1%讀數 | ±1%讀數 |
| 模擬輸出 |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
| 數字信號 | RS-485 | RS-485 | RS-485 | RS-485 | |
| 激光瞄準器 | 雙激光瞄準 | 雙激光瞄準 | |||
| 繼電器輸出 | 2路 | ||||
| 顯示控制器 | √ 外置 | ||||
| 電源輸入 | 12~24VDC | 12~24VDC | 12~24VDC | 12~24VDC | 12~24VDC |
| 外殼材料 | 鋁合金 | 鋁合金 | 不銹鋼 | 鋁合金 | 鋁合金 |
| 工作溫度 | -30~70℃ | -20~70℃ | -20~70℃ | -20~70℃ | -20~70℃ |
| 環境等級 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 |
| 型號 | IR80H | 6IRman | 10IRman | 21GA100 | SS100 |
| 溫度量程 | 500~1700℃ | -20~600℃ | -20~1000℃ | 400~1200℃ | 800~2400℃ |
| 顯示分辨率 | 0.1℃ | 0.1℃ | 0.1℃ | 0.1℃ | 0.1℃ |
| 發射率 |
0.10~0.99 可調 |
0.10~0.99 可調 |
0.10~0.99 可調 |
0.10~0.99 可調 |
0.10~0.99 可調 |
| 響應時間 | ≤ 0.1秒 | ≤ 0.5秒 | ≤ 0.5秒 | ≤ 0.1秒 | ≤ 0.1秒 |
| **度 | ±1% | ±1% | ±1% | ±1% | ±1% |
| 光學分辨率 | 80:1 | 10:1 | 40:1 | 80:1 | 80:1 |
| 光譜響應 | 1~1.6μm | 8~14μm | 8~14μm | 1~1.5μm | 0.8~1.1μm |
| 雙色探測傳感器 | InGaAs/InGaAs | Si/Si | |||
| 重復性 | ±1%讀數 | ±1%讀數 | ±1%讀數 | ±1%讀數 | ±1%讀數 |
| 模擬輸出 |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
4~20mA /1~5V |
| 數字信號 | RS-485 | RS-485 | RS-485 | RS-485 | RS-485 |
| 激光瞄準器 | 雙激光瞄準 | 雙激光瞄準 | 雙激光瞄準 | 雙激光瞄準 | |
| 繼電器輸出 | 1路 | 2路 | 2路 | 1路 | 1路 |
| 顯示控制器 | √ 外置 | √ 外置 | √ 內置 | √ 內置 | |
| 電源輸入 | 12~24VDC | 12~24VDC | 12~24VDC | 12~24VDC | 12~24VDC |
| 外殼材料 | 鋁合金 | 不銹鋼 | 鋁合金 | 不銹鋼 | 不銹鋼 |
| 工作溫度 | -20~70℃ | -20~70℃ | -20~70℃ | -20~70℃ | -20~70℃ |
| 環境等級 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 | IP65,NEMA4 |
