250M存儲深度

如果存儲深度能夠做到足夠大，就能保持*高的波形采樣率，則觀察到的波形會更加真實、細膩。反之，

如果存儲深度只有1Mpts甚至 更低，當要觀察時長較大的波形時，示波器就只能被迫降低采樣率。由于

采樣點數不足，示波器顯示的波形也會嚴重失真，甚至產生波形混疊，誤導用戶測量分析。

ZDS2024**性地采用DDR3存儲技術，配合大規模的FPGA器件，通過全硬件加速和多線程并行處理，

存儲深度*高可達250M ！在 觀察長時間波形時也不丟失波形細節。

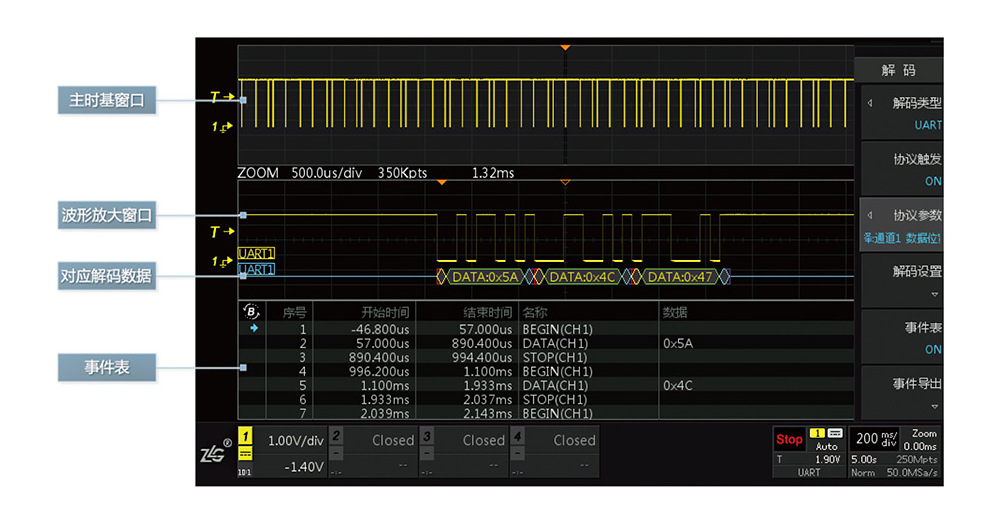

25種協議解碼

在調試協議信號的時候，不僅需要觀測協議波形，還要將波形解碼成對應的數據。但一直以來各***

示波器的協議解碼功能都要付費選配的，而且只有寥寥幾種。

ZDS2024 Plus示波器****地免費配備了25種協議解碼，CAN、LIN、I2C、SPI、UART、USB、PS/2、

DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、

Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay，除此之外，ZDS2024 Plus還全球一家免費配備

了CAN FD協議解碼，真正再一次定義了200M示波器！

33萬次/秒波形刷新率

由于波形合成器的實時處理能力和波形顯存的吞吐帶寬的技術限制，2000系列示波器的波形刷新率一般很

低，波形觀測存在大量的死 區時間，用戶也會因此錯過了許多波形細節，大大降低了工作效率。

ZDS2024示波器研發團隊采用大規模FPGA，突破各個技術難點，每一行代碼都嘗試不同的實現方式，以

尋求*佳效果。從剛開始的75K到150K、260K至*終的330K，不斷地突破自我、精益求精。更高的波形

刷新率能夠讓用戶快速發現異常信號，顯著提高工作效率。

模板觸發

工程師在調試產品的時候，經常會遇到一些難以捕獲的信號。在對信號特性不了解的情況下，我們能否通

過一種簡單易用的方法將其捕 獲呢？研發團隊在示波器強大的觸發功能基礎上，**性地添加了模板觸發

功能。通過觸碰過濾原理，實現了可以隔離任何規律的異常信號的功能。使測試變得簡單，有趣。

4Mpts FFT分析

市面上多數2000系列示波器*大只支持8K樣本點的FFT分析，在1G采樣率的情況下，頻率分辨率僅有

125KHz，多數情況都無法準確判斷信號頻譜分布。ZDS2024示波器拒絕單純的功能堆砌，內部采用了

專業的處理芯片，突破技術壁壘，將FFT分析點數升級至4M樣本點，同樣在1G采樣率的情況下頻率分

辨率能**到250Hz，可以準確分析出電路中的干擾噪聲來源，大大提高了示波器FFT的實用價值。

4Mpts FFT分析功能，不僅僅是在量上突破，而且還是在質上的飛躍。

支持51種參數自動測量

波形搜索功能

在調試信號波形時，我們需要明確信號是否出現了異常。如果出現了異常，那這些異常信號出現的頻率是

多少，是不是周期性出現的呢？

為了弄清楚這些問題，一般需要長時間記錄波形，然后基于這樣一個龐大的波形數據庫去定位異常波形出

現的位置。ZDS2024依托于 海量存儲和硬件加速的優勢，能夠從數十萬個波形中迅速定位出感興趣的信號

，只要當前屏幕內出現了符合搜索條件的波形信號，系統都將自動地在對應位置做上標記，異常信號一覽

無余。

七種一鍵操作

2012年10月第三款示波器研制成功，在試用的過程中，用戶發現將波形存儲到U盤的操作非常繁瑣。當時

研發人員反映，安捷倫也是這么做的。周立功先生對此感到很失望，“抄——必將死路一條！唯有顛覆才

能勝出，無論如何都要做到一鍵存儲！“為了提升用戶體驗，毅然推遲了示波器的發布。終于，ZDS2024

示波器把80%的用戶、在80%的時間里、用到的80%的功能匯聚成七種一鍵操作，功能連貫，易于分辨，

一鍵到位，顯著提高測試效率。
