摘 要 在工程建設(shè)中，為了提高填土的強度，增加土的密實度，降低其透水性和壓縮性，常將填土夯實。夯實土樣是*簡單易行的土質(zhì)改良方法，土樣經(jīng)夯實后，土體變得密實又堅硬，對工程很有利，所以工程上利用干密度作為夯實的質(zhì)量檢驗指標(biāo)。室內(nèi)擊實試驗就是模擬工程現(xiàn)場的夯實原理，利用標(biāo)準(zhǔn)化的擊實儀和操作規(guī)程，對土料施加一定的沖擊荷載使之壓實,從而確定所需的*大定干密度和*優(yōu)含水率，作為選擇填土密度、夯實次數(shù)等主要依據(jù)。在擊實試驗的過程中，影響土的*優(yōu)含水率和*大干密度因素較多，通過對這些影響因素的分析，提高土的擊實效果，達(dá)到擊實試驗的目的。
關(guān)鍵詞 擊實試驗 壓實 *大干密度 *優(yōu)含水率 http://www.jingtaiyiqi.com/news/html/?136.html
在工程建設(shè)中，經(jīng)常遇到填土壓實的問題，例如修筑道路、堤壩、飛機廠、運動場、擋土墻、埋設(shè)管道、建筑物地基的回填等。為了提高填土的強度，增加土的密實度，降低其透水性和壓縮性，通常用分層壓實的辦法來處理地基，通過對土的*優(yōu)含水率和*大干密度的研究來提高土的擊實效果。土的*優(yōu)含水率和*大干密度可用室內(nèi)擊實試驗來測得，室內(nèi)擊實試驗采用擊實儀法，是用錘擊實土，使土密度增大，測定土樣在一定壓實功能作用下達(dá)到*大密度時的含水率(*優(yōu)含水率)和此時的干密度(*大干密度)，借以了解土的壓實特性，作為選擇填土密度、施工方法、機械碾壓或夯實次數(shù)以及壓實工具等的主要依據(jù)。試驗時將符合有關(guān)標(biāo)準(zhǔn)規(guī)范要求的同一種土，配制成若干份不同含水率的試樣，用同樣的壓實能量分別對每一份試樣進(jìn)行擊實后，測定各試樣擊實后的含水率w和干密度ρd ，從而繪制含水率與干密度關(guān)系曲線，此關(guān)系曲線稱為壓實曲線，如圖1所示。在壓實曲線上的干密度的峰值，稱為*大干密度ρdmax；與之相對應(yīng)的含水率，稱為*優(yōu)含水率Wo，它表示在擊實功能一定的情況下，達(dá)到*大干密度時的含水率。

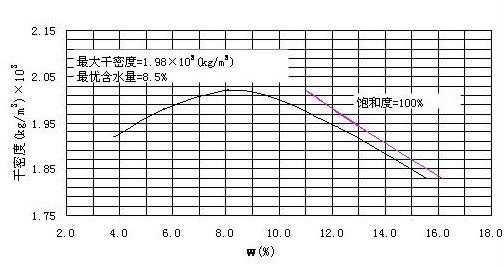

圖1 壓實曲線
目前國內(nèi)常用的室內(nèi)擊實試驗方法有輕型擊實試驗和重型擊實試驗兩種。輕型擊實試驗方法主要適用于水庫、堤防、鐵路路基填土；重型擊實試驗方法主要適用于高等級公路填土和機場跑道等。試驗規(guī)程有兩種，一是中華人民共和國國家標(biāo)準(zhǔn)GB/T50123-1999《土工試驗方法標(biāo)準(zhǔn)》［1］，二是中華人民共和國行業(yè)標(biāo)準(zhǔn)JTJ051-93《公路土工試驗規(guī)程》［2］。兩種規(guī)程對擊實試驗的目的、適用范圍、儀器設(shè)備以及試驗條件分別有不同的規(guī)定，下面以JTJ051-93《公路土工試驗規(guī)程》為試驗方法標(biāo)準(zhǔn)，說明在擊實試驗過程中影響土的*優(yōu)含水率和*大干密度的一些主要因素。http://www.jingtaiyiqi.com/news/html/?136.html
1 試驗部分
1.1 儀器???試驗條件
JTJ051-93《公路土工試驗規(guī)程》中的擊實試驗所用儀器主要部件和試驗條件應(yīng)符合表1的規(guī)定。
表1 儀器主要部件和試驗條件
|
試驗方法
|
類別
|
錘底 直徑 (m)
|
錘質(zhì) 量
(kg)
|
落高(m)
|
試筒尺寸
|
層數(shù)
|
每層擊數(shù)
|
擊實功(kJ/m3)
|
*大
粒徑
（m）
|
|
內(nèi)徑(m)
|
高
(m)
|
容積(m3)
|
|
輕型Ⅰ法
|
Ⅰ.1
Ⅰ.2
|
0.05
0.05
|
2.5
2.5
|
0.30
0.30
|
0.10
0.15
|
0.127
0.12
|
0.997
2.177
|
3
3
|
27
59
|
598.2
598.2
|
0.25
0.38
|
|
重型Ⅱ法
|
Ⅱ.1
Ⅱ.2
|
0.05
0.05
|
4.5
4.5
|
0.45
0.45
|
0.10
0.15
|
0.127
0.12
|
0.997
2.177
|
5
3
|
27
98
|
2 687.0
2 677.2
|
0.25
0.38
|
1.2 試樣制備
(1)干土法(土重復(fù)使用) 將具有代表性的風(fēng)干或在50℃溫度下烘干的土樣碾散，對于小試筒,按四分法取篩下的土約3 kg，對于大試筒, 同樣按四分法取篩下的土約6.5 kg 。估計土樣風(fēng)干或天然含水率,如風(fēng)干含水率低于開始含水率太多時,可將土樣鋪于一不吸水的盤上，用噴水設(shè)備均勻地噴灑適當(dāng)用量的水,并充分拌和,悶料一夜備用。
(2)干土法(土不重復(fù)使用) 由于擊實曲線一定要出現(xiàn)峰值點,由經(jīng)驗可知,*大干干密度的峰值往往都在塑限含水率附近,根據(jù)土的擊實原理, 峰值點就是孔隙比*小的點,所以至少要準(zhǔn)備5個試樣, 分別加入不同水分,其中2個含水率高于塑限（按2%～3%含水率遞增）, 2個含水率低于塑限（按2%～3%含水率遞減）, 攪拌勻后悶料一夜備用。
(3)濕土法(土不重復(fù)使用) 濕土法主要適用于高含水率土,配制試樣時可省略過篩步驟,用手揀除大于25 mm或38 mm的粗石子既可。保持天然含水率的**個土樣，可既用于擊實實驗。其余的試樣分成小土塊分別風(fēng)干，含水率按2%～3%遞減。
