*終拋光液是為了去除金剛石拋光步驟后留下的*后一層表面變形/劃痕。雖然這種變形/劃痕通常是肉眼看不到的，但在高精度顯微鏡或者電子顯微鏡下進行觀察分析時，必須去除這種變形。針對不同的材料類型和制備分析要求，標樂有多種氧化物拋光介質可供選擇。
常見應用推薦
大促歡樂購
常見Q&A
氧化鋁和氧化硅的區別？
氧化鋁通常作為磨料顆粒用于材料的*終拋光。不同生產方式可以獲得不同尺寸的氧化鋁微粒，適用于不同的拋光步驟。氧化鋁也可以通過煅燒工藝生產，這樣可以更好地控制顆粒大小，提供更精細的氧化鋁微粒，但煅燒工藝會產生α氧化鋁和γ氧化鋁的混合物。這些混合物在使用中容易結塊，但在使用中也會破裂碎。使用溶膠工藝來制造懸浮液可避免結塊，其額外的優勢是能夠生產出更小的顆粒尺寸，*細可達同等破碎氧化鋁顆粒的1/10。
另一方面，二氧化硅以無定形非晶態形式出現在膠體分散劑中。這種分散劑包含在甘油基溶液中的亞微米級的二氧化硅顆粒，其中還添加了羧基聚甲胺聚合物。由此產生的混合物的pH值通常為10左右，二氧化硅顆粒呈現出約0.01至0.09微米的球形，與氧化鋁顆粒上觀察到的多方面的表面結構不同。在二氧化硅懸浮液中加入聚合物可以穩定分散劑，延緩蒸發并降低其凍結結晶溫度。如果不添加聚合物，二氧化硅會結晶而失效。
材料去除的機制？
氧化鋁通過機械研磨過程去除材料，具有像金剛石研磨顆粒一樣的多面性顆粒結構。
MasterMet – 二氧化硅

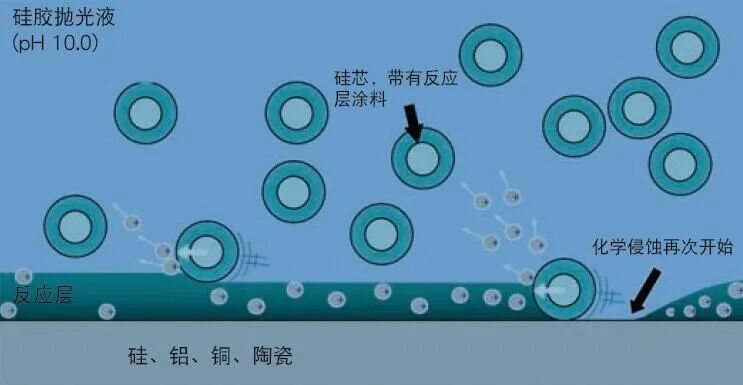

二氧化硅與金剛石或氧化鋁不同，呈現為球形顆粒，材料去除有兩個過程，一個過程是通過其高pH值對樣品表面進行微溶解，另一個過程是通過滾動作用來清理表面。

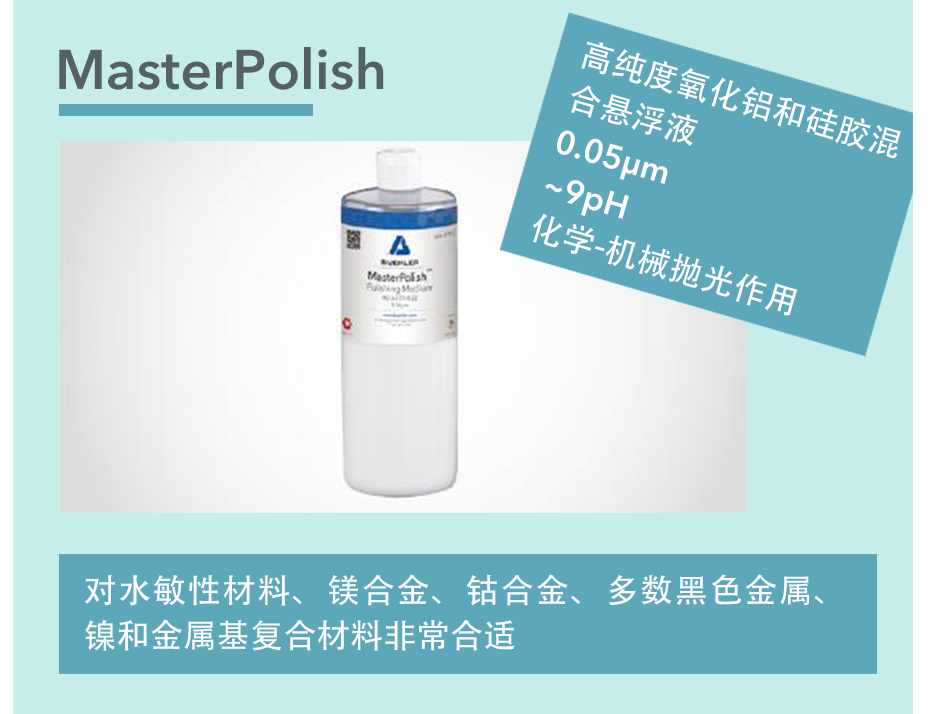

MasterPolish
該懸浮液兼具氧化鋁的機械材料去除性能和二氧化硅的化學機械性能，并為水敏感材料提供了精心配比的混合物。
小貼士
不同拋光介質表面處理效果？

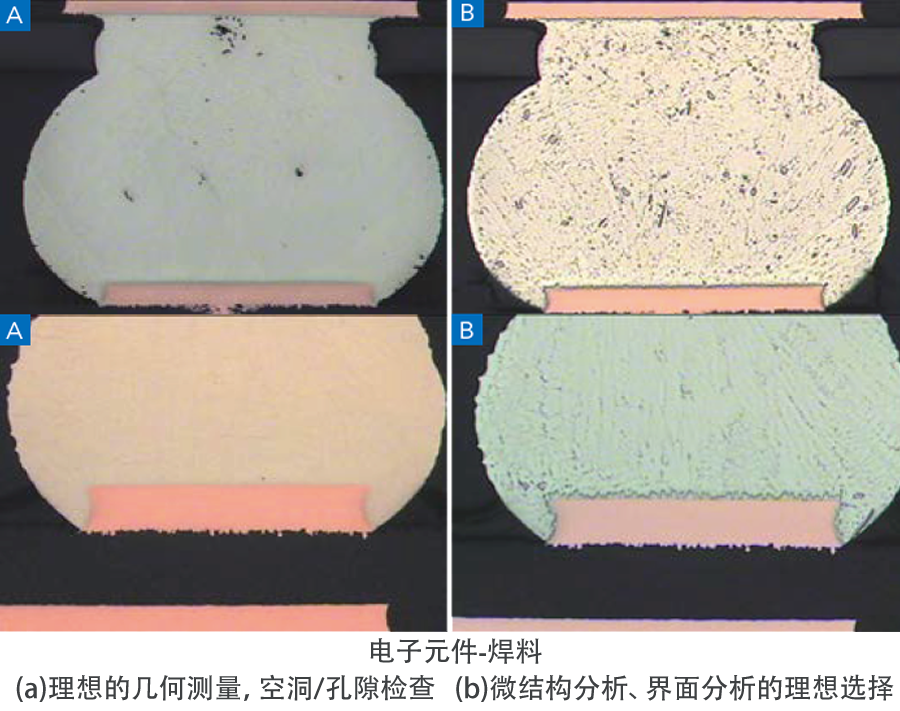

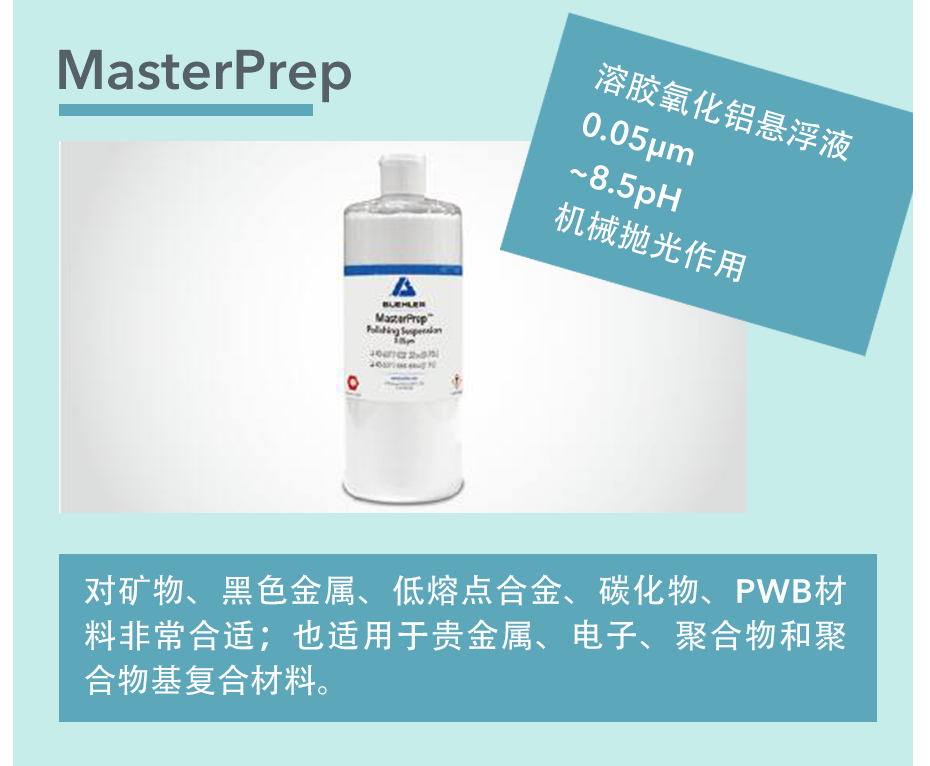

圖焊料兩側的銅互連，沒有劃痕的氧化鋁拋光表面，圖二氧化硅拋光后的焊料區域顯示出更多的微觀結構細節。如圖所示，如果要調查缺陷，如孔隙、焊料區域內的空隙，建議選用MasterPrep（氧化鋁）。如圖所示，如果分析需要觀察焊料和銅互連之間的互滲區域（IMC）或焊料冷卻后的樹枝狀結構，推薦選用MasterMet（二氧化硅）。
顆粒大小對表面處理的影響？

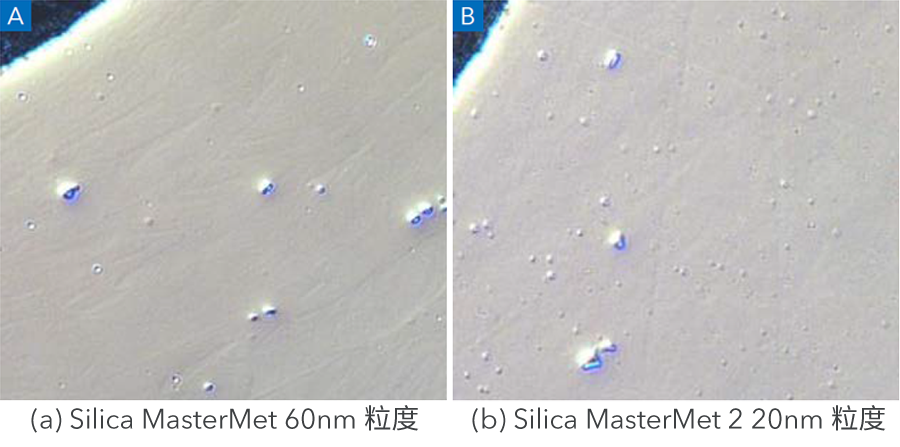

懸浮液的磨料顆粒大小會影響去除樣品上所有殘余劃痕或變形所需的時間。圖3(a)和顯示了同種材料使用兩種不同粒度的MasterMet硅膠懸浮液的拋光結果。在相同的拋光參數（力、速度和拋光布）條件下，圖和圖分別使用60nm和20nm粒度的MasterMet二氧化硅懸浮液拋光90秒。結果表明，圖的劃痕更為明顯，因此使用較大的顆粒尺寸確實加快了材料去除過程。

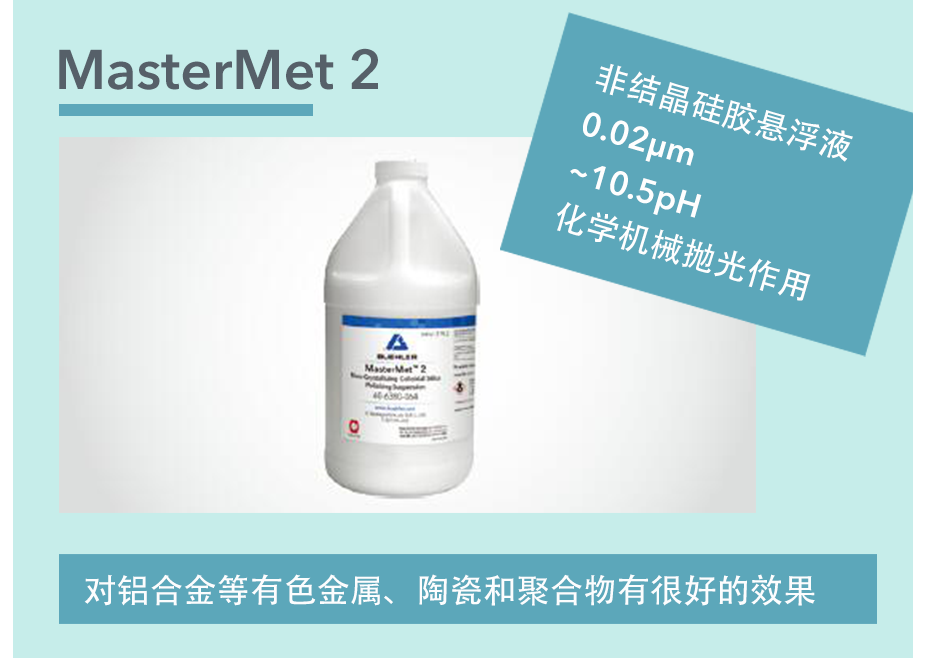

在實踐中，我們傾向于配合使用這兩種不同粒度的懸浮液來滿足不同的表面處理要求。如果要進行高倍顯微鏡分析，如電子背散射衍射分析，可先使用MasterMet對樣品進行2至3分鐘的拋光，然后在振動拋光機上使用MasterMet 2進行更長時間的拋光，以去除樣品表面上剩余的全部變形層。
什么時候選擇氧化鋁粉？

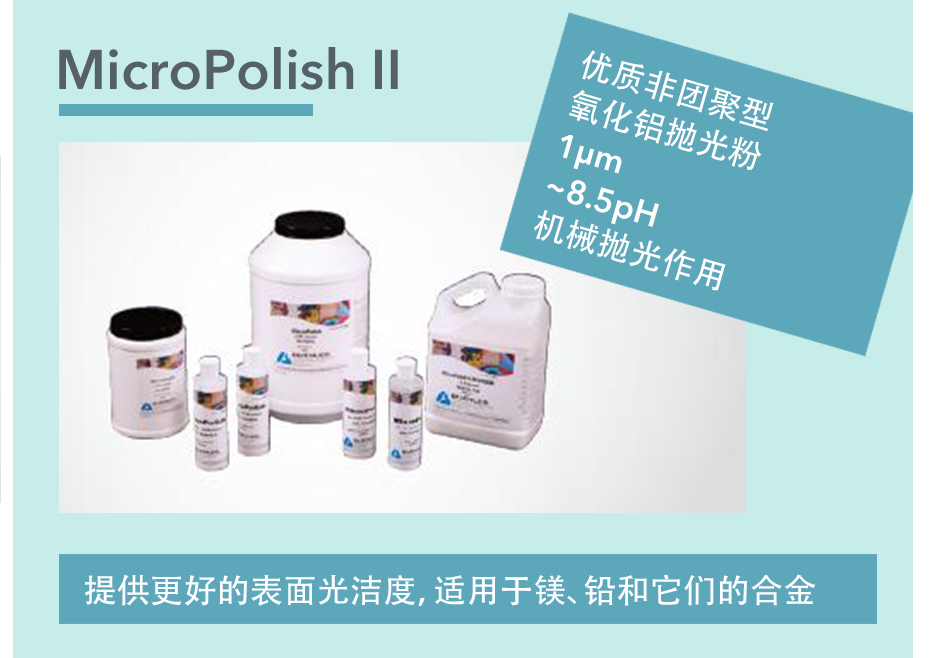

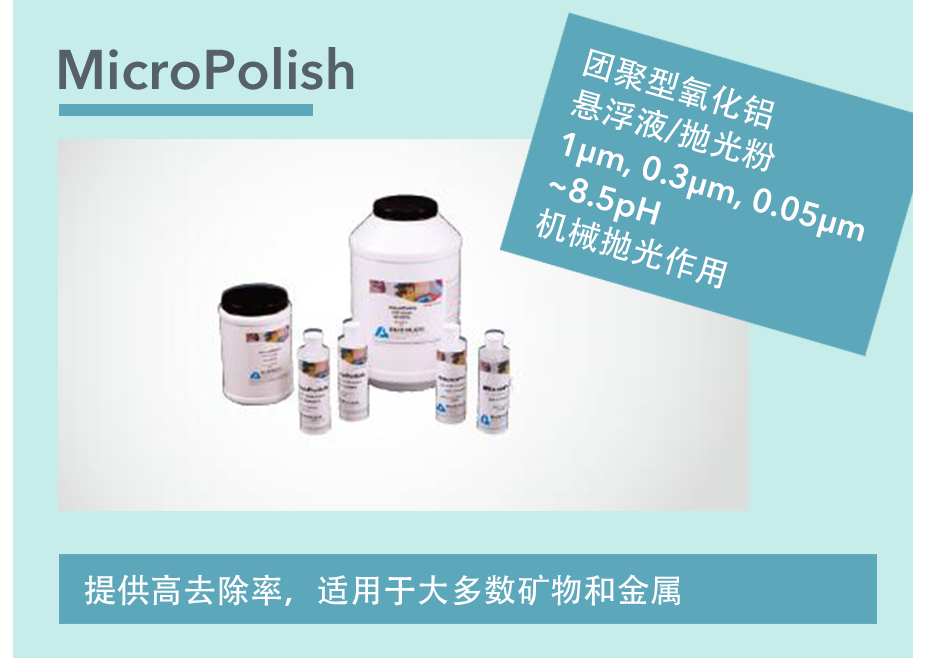

當現有的氧化物懸浮液不適合所制備的樣品時，可以選擇氧化鋁粉。MicroPolish I和II是由堅硬的α氧化鋁制成，可提供高效的材料去除和**的表面處理。粉末還可進一步分類為團聚粉和非團聚粉。由于氧化鋁粉末之間的靜電吸引，團聚粉末容易形成塊狀物（結塊），在拋光過程中可被分解，與非團聚粉末相比，通常具有更高的材料去除率。然而，非團聚粉是軟/韌性材料的理想選擇，因?yàn)樗谑褂眠^(guò)程中不會形成結塊，對于同等粒度的團聚粉來說，會造成更深的表面變形。
