- 產品名稱：振動監測保護儀
- 產品型號：SDJ-3B-CH SDJ-3L-CH
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹

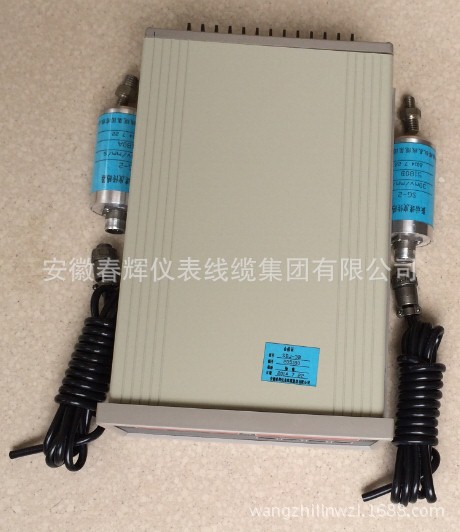

振動監測保護儀，SDJ-3B-CH ，SDJ-3L-CH***振動監測保護儀主要適用于電力,鋼鐵,建材,化工等,對各類旋轉機械的軸瓦振動(振動)及軸振動(相對振動)進行連續監視和測量,便于用戶對機器工況進行分析和維護。
產品描述
一、概述：
????? 振動監測保護儀，振動監視儀,SDJ-3B-CH ，SDJ-3L-CH振動監測保護儀主要適用于電力,鋼鐵,建材,化工等,對各類旋轉機械的軸瓦振動(振動)及軸振動(相對振動)進行連續監視和測量,便于用戶對機器工況進行分析和維護。當機器振動過正常使用值時,本裝置會立即發出報警及危險信號,使您的機器能夠及時得到保護，避免損失。SDJ-3B、SDJ-3L振動監測保護儀(化)來自一個獨立的SG-2型速度傳感信號，或者是一個CWY-DO型電渦流傳感信號,在LED數字顯示器上,連續地顯示通道的振幅值或振速值。
二、產品性能：
???? 1.實現化處理，功能可通過前面板按鍵操作，振幅、烈度測量通過功能切換鍵任意設置選擇
???? 2.適宜長期在線監測，安裝調試方便簡單?
???? 3.報警、危險值輸出通過按鍵任意設置
???? 4.報警、危險開關量信號可任意延遲時間設置
???? 5.在數據設置值查看中,1分鐘不進行鍵盤操作,自動回到測量狀態。
???? 6.測量大值的記憶
???? 7.斷線檢測保護、斷線封鎖繼電器輸出,OK燈滅、恢復時封鎖延遲時間5秒解除?
三、參數：
??? A.測量范圍：振動幅度或振動烈度的測量
?? 1.SDJ-3B-CH振幅:0-500um內任意設置(峰-峰值)
? (用戶沒有要求,出廠設置0～20.0mm)
?? 2.SDJ-3L烈度:0-50.0mm/s內任意設置(均方根值)
? (用戶沒有要求,出廠設置0～20.0mm/s)?
?? ? B.頻率范圍：10-300HZ
???? C.輸入信號：
?? 1.配用SG-2振動速度傳感器(測量軸瓦的振動)
?? 2.配用CWY-DO電渦流傳感器(測量軸的相對振動)?
???? D.顯示方式：A、B通道分別獨立數字顯示
???? E.線性精度：≤±0.5%(滿量程)
??? F.輸出:
1、電流：4-20mA?對應上下限量程
(負載<1KΩ可直接送入DCS系統)
2、TDM示波分析輸出
3、RS485通信接口輸出
4、報警、危險開關量輸出:(AC250V/5A,DC27V/2A)?
?? G.使用溫度：儀表?-15-55℃?(相對濕度≤80%)
SG-2常溫傳感器?-25-100℃?(相對濕度≤90%)
SG-2W高溫傳感器?-25-160℃?(相對濕度≤90%)?
?? H.供電電壓：AC220V/50HZ±10%?
???I.安裝方式：盤裝或安裝在就地防護箱內
儀表外形尺寸：寬160×高80×深260(mm)
儀表開孔尺寸：寬156×高76(mm)
SG-2振動速度傳感器外形尺寸：Ф35×65mm;
固定螺釘：:M10×1.5×10mm
CWY-DO-Ф8mm電渦流傳感器安裝螺紋：M10×1mm
前置器外形尺寸:80×64×34(mm)?
四、安裝方法：
??? 振動監測保護儀，SDJ-3B-CH ，SDJ-3L-CH振動監測保護儀安裝有兩種，盤裝式和掛壁式。
1.盤裝式安裝方式：為了能夠進行在線監測和保護，SDJ-3B、SDJ-3L振動監測保護儀配用兩個SG-2型速度傳感信號，或者是兩個CWY-DO型電渦流傳感信號，才能夠?qū)崿F(xiàn)雙路監測和保護，連續地顯示通道的振幅值或振速值。如果用戶需要本廠可提供就地儀表箱(帶有玻璃門的防護箱)外型尺寸:寬266高168深285(mm)；在一個軸承上，需要安裝兩個夾角為90度的傳感器，要求垂直或水平安裝。可提供SG-2型傳感器固定螺釘，安裝固定螺釘尺寸:M10×1.5×10mm，可提供傳感器安裝底座尺寸:40×40mm，同時可安裝垂直和水平2個方向傳感器。傳感器與儀表的連線采用普通屏蔽電纜截面積不小于1mm2。輸入信號紅線接正端,黑線接負端,屏蔽層???用單端接地靠傳感器浮空,靠儀表接屏蔽端并與機架大地聯通不可接錯否則有誤。其它接線詳見背面板端子接線圖。?
? 2.掛壁式安裝方式，?為了能夠進行在線監測和保護SDJ-3B、SDJ－3L振動監測保護儀配用兩個 SG-2型速度傳感信號（測量軸瓦振動），才能夠?qū)崿F(xiàn)雙路監測和保護，連續地顯示通道的振幅值，用戶可以任意設定。在一個軸承上，需要安裝兩個，需要安裝兩個夾角為90度的傳感器，采用固定螺釘安裝，要求垂直或水平安裝：垂直和水平2個方向的傳感器，傳感器與儀表的連線采用普通屏蔽電纜截面積不小于1mm2,輸入信號紅線接正確，綠線接負端屏蔽層采用單端接地靠傳感器浮空，靠儀表接屏蔽端并與機架大地聯通不可接錯否則有誤，其它接線詳見面板端子接線圖。
五、產品圖樣及儀表端子接線示意圖：
盤裝式:
掛壁式：
壁掛式：
接線圖：
