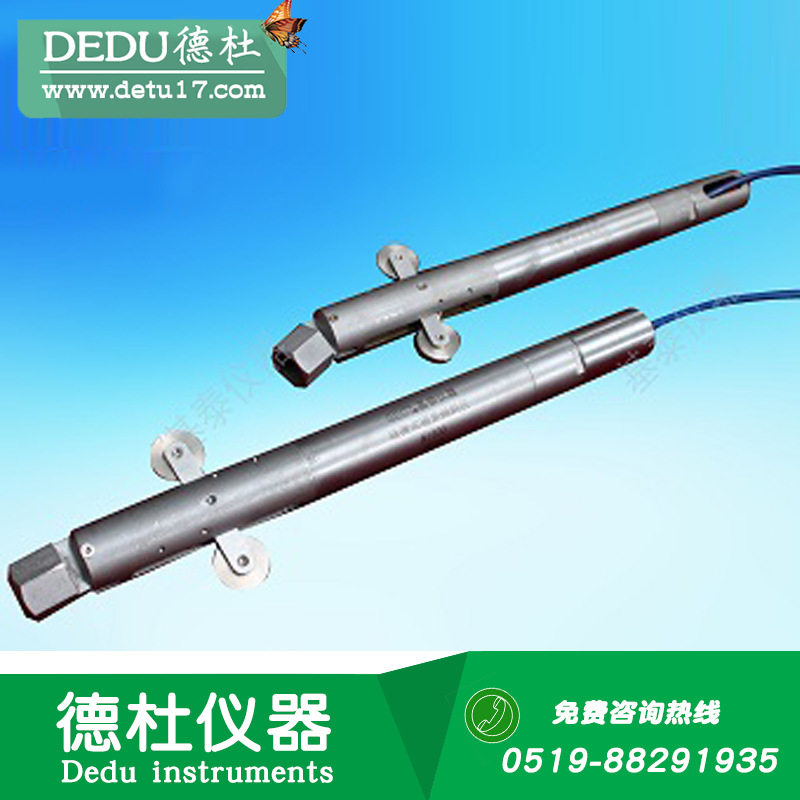

MI600型硅微式傾斜儀

 水平、垂直表面安裝，鉆孔分層安裝，隧道收斂、橋拱變形監測，使用范圍廣；（MI600為固定傾斜儀.MI600A為固定傾角計.MI600B為水平傾角計）;長期穩定，高防水性能；單軸、雙軸測量，可任意選取；采用硅微差分工作原理，靈敏度、精度高，不受溫度影響。MI600型硅微式傾斜儀

 MI600型硅微式固定傾斜儀用在常規便攜式測斜儀難于現場測讀的場合以及各種巖土體及鋼結構的數據遠傳式變形監測，廣泛適用于長期埋設在水工建筑物或其他混凝土建筑物（如港口岸邊）、高層建筑、地下建筑物、隧道收斂、橋拱體收斂變形、巖土邊坡內部或表面等，測量基礎或結構物傾斜后垂直方向水平位移（變形）或水平方向沉降（隆起）變位等。本型號產品具有多種結構形式，更輔以不同的安裝附件可充分滿足各種不同的安裝需要。MI600型硅微式傾斜儀

4、儀器組成

MI600系列型傾角傳感器有多種外形，但其電氣性能和輸入輸出性能是完全相同的的。其基本構成為：硅微式傾角傳感組件、微處理芯片及信號調理電路、485數據接口等、不銹鋼封裝及安裝接口、數據輸出導線等。硅微式傾角傳感器采用芬蘭進口產品，它具有高分辨率，低噪聲，工作溫度范圍寬 ，長期穩定性好等特點。傳感器采用差分信號輸出，提高了產品的靈敏度，并顯著減小共模噪聲。電路中采用16位精密的連續自校準的A/D轉換器，充分保證傾角傳感器的精度。特別指出的是在485輸出接口加有浪涌吸收電路，防止雷電感應、靜電脈沖，同時對接口的熱拔插起到了很好的保護作用，傳感器更加穩定、可靠。MI600型硅微式傾斜儀

5、計算方法

Δθ=K1 *Fi + K2 *Fi2+K3*Fi3- (K1 *F0 + K2 *F02+K3*F03)

                         式中：Δθ ——  被測結構物的傾角變化量（°）；

                       K —— 傾斜儀的三次方擬合參數（°/F）；（K1 為一次方項，K2 為二次方項，K3 為三次方項）

                        Fi——  傾斜儀實時測量讀數（F）；

                        F0—— 傾斜儀安裝完成后的基準讀數（F）；

 水平位移的計算

           δ=∑Δi           Δi=LsinΔθi

6、埋設安裝要求

鉆孔及測斜管內安裝方式：

MI600型固定傾斜儀安裝前應測定鉆成孔或測斜管的垂直度不得超出傳感器滿量程的30％。對測斜管導向槽應做好德杜標記用以確定傾斜變形的正方向。本公司備有各種材質測斜管供選擇。

 MI600型硅微式傾斜儀

依照安裝次序，將連傳感器按同一方向和接桿（管）連接起來，調整校直后固定可靠。測試各傳感器的正反向是否與廠商標注的方向一致，同時注意觀察讀數的穩定性。

把連接好的傳感器放入測斜管，并使其正方向?qū)?zhǔn)測斜管的正方向?qū)虿邸Ｏ路艜r(shí)使用接在系統底部的鋼纜繩，安裝過程中鋼纜繩須固定在防絞棒上以免與電纜絞纏。

當將**組輪放入測斜管時，由于桿系中備有萬向節，故應注意校直后再接續導入。參見下圖。

7、驗收與保管

7.1 用戶開箱驗收儀器，應先檢查儀器數量與裝箱清單是否相符，如有不符合者，應與我廠聯系；

7.2 對于箱內儀器，用GT601型傾斜讀數儀對全部傳感器諸支測試，觀察其數據是否正常和穩定（傳感器須靜置2分鐘以上，若有異常，應與本公司聯系。

7.3 開箱后的儀器應放在濕度小于80%的房間內保存，室內不含有腐蝕性氣體，存放環境須干燥，通風，搬運時小心輕放。
