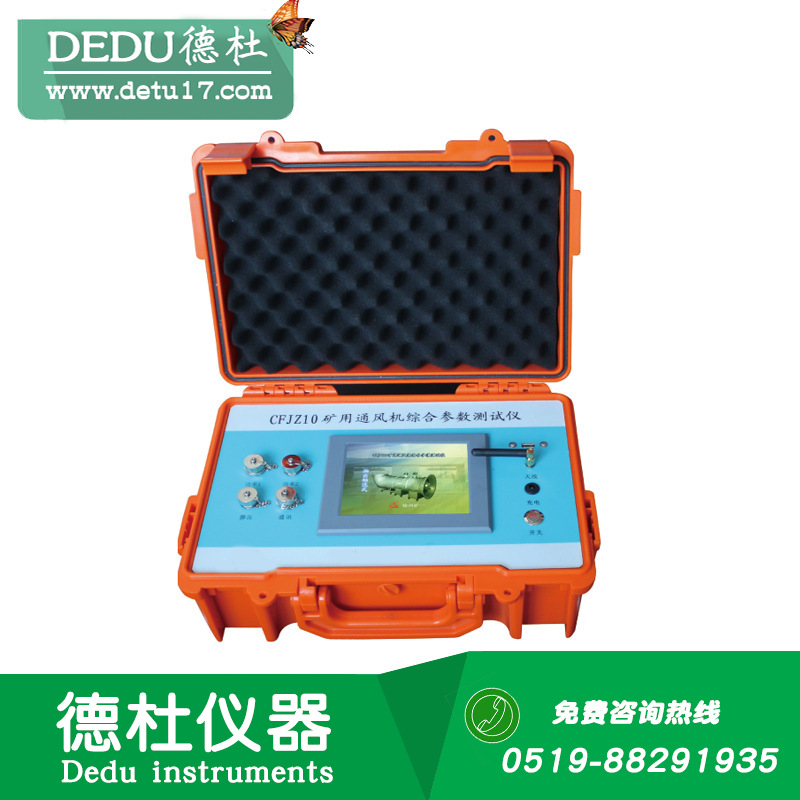

CFJZ10礦用通風機綜合參數測試儀

 CFJZ10礦用通風機綜合參數測試儀

●礦用通風機綜合參數測試儀采用5.7寸TFT-HMI真彩色大觸摸屏顯示，全中文圖形菜單導用戶操作。顯示美觀、清晰，操作直觀、簡單；

●礦用通風機綜合參數測試儀具備實時時鐘顯示、剩余電量指示和數據存儲功能。采用大容量高速鐵電存儲方式，輕松實現多達150組測試數據的保存和查看，使得數據使用和維護更加方便***；

●四種測量方法選擇：單點風杯法，多點風杯法，全壓靜壓差（動壓）法和靜壓差法；

●可對離心抽出式、離心壓入式、軸流抽出式、軸流壓入式通風機進行測試；

●風壓、風量參數經大氣壓力、溫度和濕度修正，精度更高；

●礦用通風機綜合參數測試儀各部件之間既支持無線通訊，又支持有線傳輸（工業485通訊），可根據現場環境選擇使用，確保測試數據的準確、有效；

●礦用通風機綜合參數測試儀采用大容量鎳氫電池組進行供電，大大增加了電池的充放電次數，延長了電池的使用壽命。充電一次可連續穩定工作8小時以上；

●配套軟件獲得國家軟件著作權，能自動生成測試報告，并繪制出通風機的風量—效率、風量—軸功率、風量—靜壓三種運行特性曲線，便于整理存檔。軟件適用于Windows XP、windows 7操作系統；

●防塵、防水、防潮、抗震設計，外殼防護能力符合GB4208/2008中有關IP54的規定；

●礦用通風機綜合參數測試儀依據《GB3836 @性環境用防爆電氣設備》設計，內部電路為本質***電路，可在@性氣體環境中使用，確保了儀器使用***性。并已取得礦用產品***標志和防爆合格證Exibl。

 CFJZ10礦用通風機綜合參數測試儀

CFJZ10礦用通風機綜合參數測試儀由主控模塊、數據采集模塊、功率測量模塊組成。采用高集成電路和高精度傳感器，實現了多種信號的同步采集，信號經過電路的濾波、校準，結合軟件算法處理，保證了數據的準確性。儀器適用于煤炭、冶金通風性能的測試、故障判斷、安裝維護等，也可用于電力部門鍋爐的冷態調試和科研氣象部門風力場的實驗。

根據《國家***生產監督管理總局關于金屬與非金屬礦山實施礦用產品***標志管理的通知》（安監總規劃字[2005]83號）規定，***檢測儀器、儀表 和礦用傳感器屬于執行***標志管理的金屬與非金屬礦山礦用產品。
       檢測儀器主機和所用傳感器需取得 ***標志及防爆合格證，需進行本安關聯檢驗并合格。
主要配置 ：
1.CFJZ10-Z礦用本安型通風機綜合參數測試儀主機(MAB140817)；
2.CFJZ7-C礦用本安型通風機綜合參數測試儀采 集器(MFH140016)；
3.GPD35礦用本安型差壓變送器(MAF130073)；
4.GWSD85/98礦用溫濕度傳感器(MFB140361)；
5.GPD6礦用本安型壓力變送器(MAF140338)；
6.YJAV500/750礦用隔爆兼本安型電流電壓采 集器(MAB140813)；
7.GSG3000礦用本安型轉速傳感器(MFB140362)；
8.煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜；
9.風速探頭組成。
注：除風速探頭外，均應有***標志。

測試項目：
風速、溫度、濕度、大氣壓、靜壓、差壓、電壓、電流、功率、轉速

 CFJZ10礦用通風機綜合參數測試儀

風速（m/s）：0.4～20.0       分辨率:0.1 誤差范圍:±0.4

             20.0～30.0      分辨率:0.1 誤差范圍:±0.6

溫度（℃）：-40.0～85.0      分辨率:0.1

            -20.0～50.0      誤差范圍:±0.2

            其他范圍         誤差范圍:±0.4

濕度（%RH）：20.0～98.0      分辨率:0.1 誤差范圍:±5.0

大氣壓（hPa）：100.0～1100.0 分辨率:0.1 誤差范圍:±1.0

靜壓（Pa）：0.0～6000.0      分辨率:0.1 誤差范圍:±30.0

差壓（Pa）：0.0～2000.0      分辨率:0.1 誤差范圍:±10.0

電壓（V）：0.0～750.0        分辨率:0.1 誤差范圍:±0.2%FS

電流（A）：0.0～500.0        分辨率:0.1 誤差范圍:±0.2%FS

功率（kW）：0.0～750.0       分辨率:0.1 誤差范圍:±0.5%FS

轉速（r/min）：0～3000       分辨率:1   誤差范圍:±15
