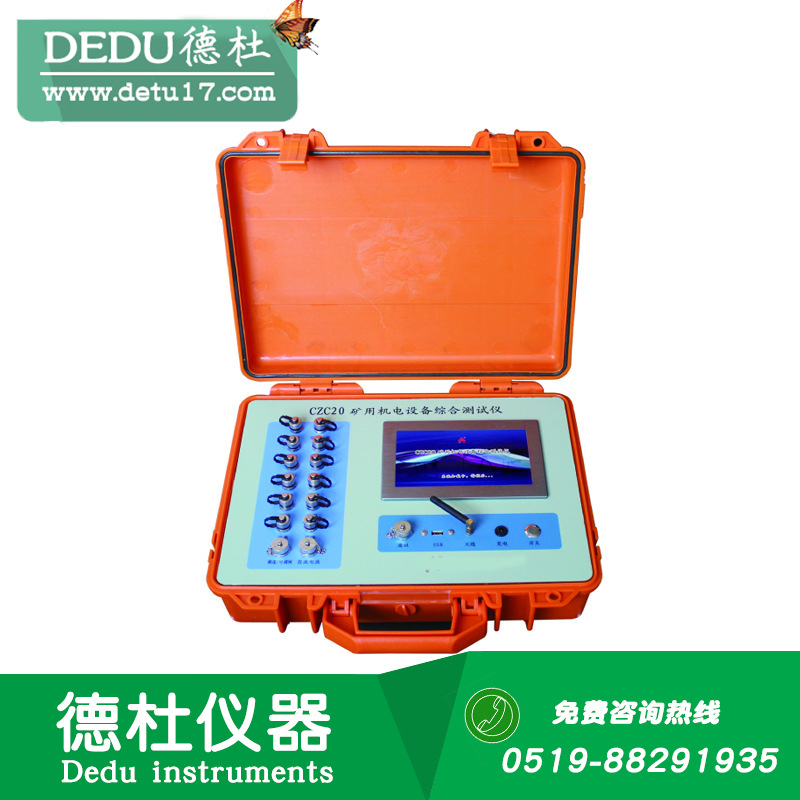

CZC20礦用機電設備綜合測試儀

 CZC20礦用機電設備綜合測試儀

●礦用機電設備綜合測試儀采用嵌入式Windows 操作平臺，采用64位高速處理內核，實時顯示、處理數據及圖形，全中文圖形菜單引導用戶操作；
●礦用機電設備綜合測試儀集成度高，集通風機綜合測試儀、提升機***能檢測儀、空壓機綜合測試儀、水泵綜合測試儀和電機運行測試儀于一體；
●礦用機電設備綜合測試儀俱備時鐘顯示和存儲功能，實時顯示測試的數據和時間，數據保存時連同測試時間一并使用SQL數據庫存儲，以方便數據查詢；
●支持無線和有線數據通訊；
●儀器采用大容量鎳氫電池供電，屏幕實時顯示電池電量，充電一次可連續工作8小時；
●礦用機電設備綜合測試儀集成專用計算機軟件，能自動生成測試報告，便于整理存檔，通過輔助軟件可將報告上傳至計算機；
●礦用機電設備綜合測試儀依據《GB3836危險性環境用防爆電氣設備》設計，電路為本質***電路，可在危險性氣體環境使用，確保了使用時的***。

 CZC20礦用機電設備綜合測試儀

  CZC20礦用機電設備綜合測試儀

 礦用機電設備綜合測試儀CZC20綜合性強、攜帶方便、測試參數全  面、***，自動分析處理數據、圖形及生成測試報告，存儲數據不受容量限制，徹底實現了礦山檢測流程的自動化管理，德杜大限度減輕了檢測人員的工作強度，特別適宜檢測部門或使用頻繁的礦山***檢測部門進行檢測檢驗工作。

根據《國家***生產監督管理總局關于金屬與非金屬礦山實施礦用產品***標志管理的通知》（安監總規劃字[2005]83號）規定，***檢測儀器、儀表 和礦用傳感器屬于執行***標志管理的金屬與非金屬礦山礦用產品。
       檢測儀器主機和所用傳感器需取得***標志及防爆合格證，需進行本安關聯檢驗并合格。
主要配置：
1.CZC20-Z礦用本安型機電設備綜合測試儀主機(MAB140820)；
2.GPD35礦用本安型差壓變送器(MAF130073)；
3.GLD100礦用本安型拉力傳感器(MFB140367)；
4.CFJZ7-C礦用本安型通風機綜合參數測試儀采集器(MFH140016)；
5.GLD500礦用本安型電流變送器(MAF140341)；
6.GPD1礦用本安型壓力變送器(MAF140339)；
7.GPD20礦用本安型壓力變送器(MAF140340)；
8.GPD6礦用本安型壓力變送器(MAF140338)；
9.GWSD85/98礦用溫濕度傳感器(MFB140361)；
10.YJAV2/250礦用隔爆兼本安型電流電壓采集器(MAB140814)；
11.YJAV500/750礦用隔爆兼本安型電流電壓采集器(MAB140813)；
12.GSG16礦用本安型速度傳感器(MFB140365)；
13.GUL10礦用本安型位移傳感器(MFB140364)；
14.煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜。

 CZC20礦用機電設備綜合測試儀

 表1  通風機綜合性能參數
風速（m/s）:0.4～20.0   分辨率:0.1 誤差范圍:±0.4
                      20.0～30.0  分辨率:0.1 誤差范圍:±0.6
溫度（℃）:-40.0～85.0  分辨率:0.1
                     -20.0～50.0  誤差范圍:±0.2
                     其他范圍     誤差范圍:±0.4
濕度（%RH）:20.0～98.0      分辨率:0.1 誤差范圍:±5.0
大氣壓（hPa）:100.0～1100.0 分辨率:0.1 誤差范圍:±1.0
靜壓（Pa）:0.0～6000.0 分辨率:0.1  誤差范圍:±30.0
差壓(Pa):0.0～2000.0   分辨率:0.1  誤差范圍:±10.0
電壓(V):0.00～750.00   分辨率:0.01 誤差范圍:±0.20%FS
電流(A):0.00～500.00   分辨率:0.01 誤差范圍:±0.20%FS
功率(kW):0.0～750.0   分辨率:0.1   誤差范圍:±0.5%FS
表2  提升機綜合性能參數
速度（m/s）:0.000～16.000       分辨率: 0.001 誤差范圍:±0.050
加速度（m/）:0.00～10.00        分辨率: 0.01  誤差范圍:±0.05
時間:0.000～99.999         分辨率: 0.001 誤差范圍:±0.005
位移:0.000～10.000        分辨率: 0.001 誤差范圍:±0.040
制動力（kN）:0.00～100.00       分辨率: 0.01  誤差范圍:±0.50
負荷電流（A）:AC   0.00～500.00 分辨率: 0.01  誤差范圍:±1.00
                         DC -4000.00～4000.00 分辨率: 0.01  誤差范圍:±20.00
可調閘電流（mA）:0.00～2000.00  分辨率: 0.01  誤差范圍:±5.00
***油壓（Mpa）:0.00～20.00     分辨率: 0.01  誤差范圍:±0.06
二級油壓（Mpa）:0.00～20.00        分辨率: 0.01 誤差范圍:±0.06
速度信號（V）:DC   -250.00～250.00 分辨率: 0.01 誤差范圍:±1.25
表3  空壓機綜合性能參數
***排氣溫度（℃）:0.000～200.000 分辨率:0.001 誤差范圍:±0.400
二級排氣溫度（℃）:0.000～200.000 分辨率:0.001 誤差范圍:±0.400
***排氣壓力（MPa）:-0.100～1.000 分辨率:0.001 誤差范圍:±0.003
二級排氣壓力（MPa）:-0.100～1.000 分辨率:0.001 誤差范圍:±0.003
風 速（m/s）:0.0～30.0     分辨率:0.1  誤差范圍:±0.5
電 壓（V）:0.00～750.00    分辨率:0.01 誤差范圍:±0.20%FS
電 流（A）:0.00～500.00    分辨率:0.01 誤差范圍:±0.20%FS
功 率（kW）:0.0～750.0     分辨率:0.1  誤差范圍:±0.5%FS
排氣量（/s）:0.00～9999.90 分辨率:0.01 誤差范圍:真值的±1.00%
表4  水泵綜合性能參數
進、出口溫度（℃）:0.000～80.000  分辨率: 0.001 誤差范圍:±0.200
進、出口溫差（℃）:0.000～5.000   分辨率: 0.001 誤差范圍:±0.010
進口壓力（MPa）:-0.100～1.000     分辨率: 0.001 誤差范圍:±0.003
出口壓力（MPa）:0.000～20.000     分辨率: 0.001 誤差范圍:±0.060
電壓（V）:0.00～750.00            分辨率: 0.01 誤差范圍:±0.20%FS
電流（A）:0.00～500.00            分辨率: 0.01 誤差范圍:±0.20%FS
功率（kW）:0.0～750.0             分辨率: 0.1 誤差范圍:±0.5%FS
泵效:0.00～100.00%                分辨率: 0.01 誤差范圍:±1.00
單耗（kWh/t.100）:0.000～10.000   分辨率: 0.001 誤差范圍:真值的±1.000%
揚程:0～2000   分辨率: 1   誤差范圍:真值的±1%
流量（/h）:0～999   分辨率: 1   誤差范圍:真值的±2%
