產品簡介

韓國優儀F901高精度TDR網絡診斷測試儀 電纜測試儀是一款經濟型、易于使用的高精度TDR電纜長度測量、網絡診斷、斷路點及短路點故障定位儀，量程達600米，工作穩定可靠，兼容電話線、網絡線、同軸電纜及綜合布線電力電纜等的應用。韓國優儀F901高精度TDR網絡診斷測試儀 電纜測試儀

產品詳細信息

韓國優儀F901高精度TDR網絡診斷測試儀電纜測試儀

超大LCD背光顯示；
準確度到5cm，*大測量長度達600米；
故障線路識別: 短路、開路、反接、交叉、串繞；

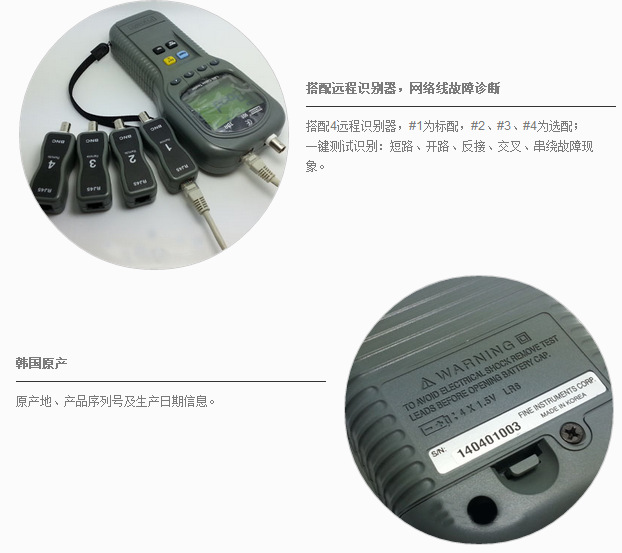

配置4個遠端識別器(#1為標準配件，#2,3,4為可選配件)；
自動輸出阻抗控制、自動量程、自動歸零、自動調整靈敏度；
兼容多種電纜類型，只需設置待測電纜的傳播速率V.O.P值；

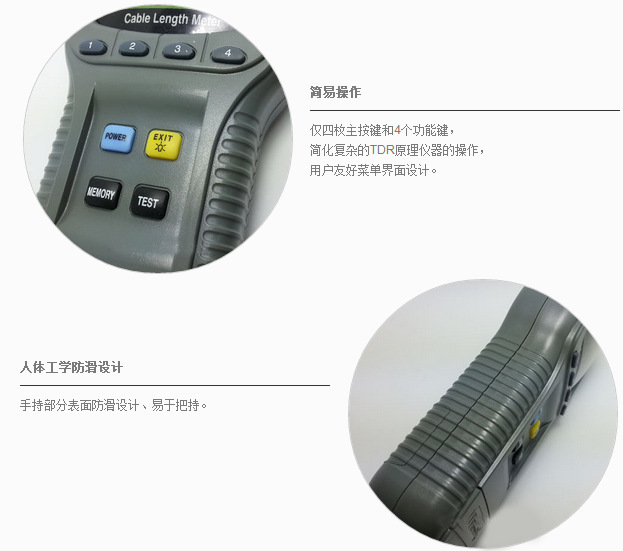

用戶友好菜單界面設計，易于設置和操作；
現場測量刻度轉換功能(米值和英制)；
快速查找樣本電纜的V.O.P值；
20組用戶自定義存儲記憶單元；
內置39組標準電纜數據庫；
音頻發生器(810~1100Hz,5Vp-p振蕩信號)；
250V過壓**保護，在線電壓監測；
CE認證。
韓國優儀F901高精度TDR網絡診斷測試儀電纜測試儀

undefined

F901是一款經濟型、易于使用的高精度TDR電纜長度測量、網絡診斷、斷路點及短路點故障定位儀，量程達600米，工作穩定可靠，兼容電話線、網絡線、同軸電纜及綜合布線電力電纜等的應用。不同于市面上大多數類似產品的是，長度測量F901可以達到<1%的**度，為同級別手持式TDR儀器的*高標準。如果不考慮線纜認證、通訊信號類的測試，F(xiàn)901為中小布線工程的*佳測試儀器選擇。一機在手，可以解決所有網絡綜合布線的連接測試及驗收問題。大量的客戶案例，已經應用于眾多網絡綜合布線和安裝測試的領域。

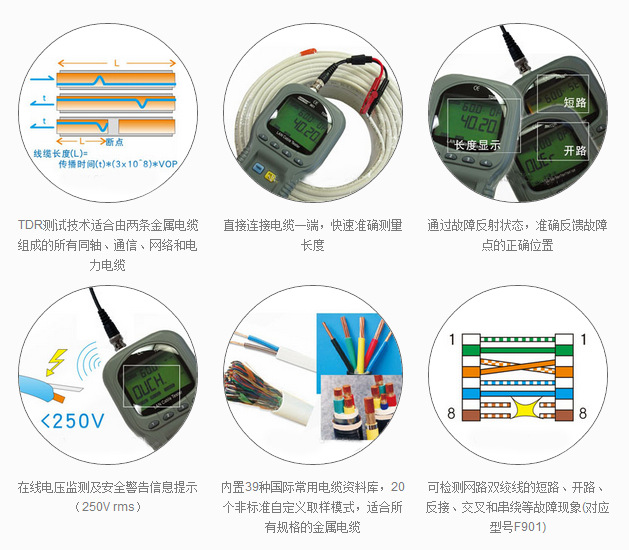

韓國優儀FINEST-F901這款精密的TDR(固態時域反射)電纜測試儀是利用固態時域反射技術(脈沖波回響式)原理來測量電纜長度，查找測試點到斷點或短路點的距離，F(xiàn)901經濟易用，具備許多價格昂貴的**儀器才有的功能。

韓國優儀FINEST-F901自動匹配輸出阻抗(25,50,75,100,125,150Ω)，適用于電力電纜、同軸電纜、電話線、電視線和網絡電纜等綜合布線的應用。用戶只需通過按鍵操作，便可選擇匹配的電纜類型，調整測量電纜的VOP傳播速率值(VOP值直接關系到測量結果的準確與否)，可自行設定長度顯示單位。F901內置39組標準電纜的VOP數據庫，具有20個記憶單元，用戶可自定義模式測試和存儲20組電纜的VOP值。

韓國優儀FINEST-F901內置過壓**保護(*高電壓250V有效值，可有效防止儀器的意外損壞)和在線電壓監測功能，當測試電纜的在線電壓超過6.5V，儀器LCD會顯示過壓標識”O(jiān)UCH” 并且終止測試。

F901測量速度特別快，適用于布線工程安裝的現場測試，能夠快速測試屏蔽和非屏蔽網絡電纜，迅速識別并以數位顯示出五種線路故障：短路、開路、反接、交叉、串繞，配合使用RJ45適配器，使用起來非常方便。

F901具有螺紋ABS外殼(防滑)，具有防塵、防濺水功能(達到IP42標準)，使用4個AA電池(NEDA 15A 或NR 6)，電池裝于后部電池倉內，易于更換。韓國優儀F901高精度TDR網絡診斷測試儀電纜測試儀

undefined

韓國優儀F901高精度TDR網絡診斷測試儀電纜測試儀

適用對象	同軸電纜,屏蔽電纜,雙絞線,多股線,電力電纜,綜合布線電纜等
測量量程	取決于測量電纜的V.O.P值，600米 @V.O.P=66.0%
網路映射*大量程	150米
量程選擇	自動量程控制
分辨力	5cm
準確度	±(1%讀數+10cm)
盲區	5m
輸出阻抗	25, 50, 75, 100, 125 或 150Ω
阻抗選擇	自動輸出阻抗控制
VOP值	1.0% 到99.9%可調
內置數據庫	39組標準電纜
記憶單元	20組用戶自定義電纜類型
電纜接頭	BNC & RJ45
在線電壓探測	6.5V(超出會提示過壓” OUCH”和終止測試)
過壓保護	250V有效值 (通過BNC接頭)

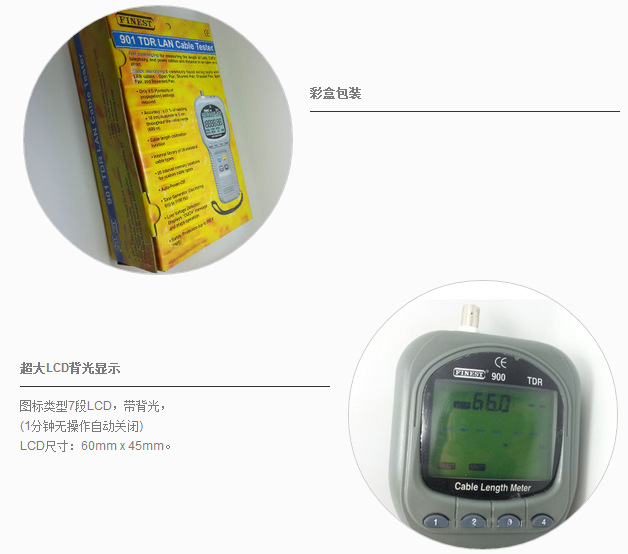

顯示	圖標類型7段LCD，帶背光 (1分鐘無操作自動關閉)
防塵防水	IP42
電池型號	4個1.5V (AA , LR6)
電池壽命	約5,000次測試
工作溫度	-18℃ 到 60℃
存儲溫度	-20℃ 到70℃
相對濕度	85 % 在 35℃
外形尺寸	235H x 100W x 44D mm
重量	約450克
過壓保護標準	EN 60950 : 1999 章節. 2.3, (通訊網絡過壓保護標準)
安規標準	符合IEC1010-1: 2001
EMC	EN 61326 : 1997+ A1 : 1998 / CE 認證

韓國優儀F901高精度TDR網絡診斷測試儀電纜測試儀

型號/功能	F901	F900
分辨力	5cm	50cm
長度量程（網線,電話線,同軸電纜,通訊電纜及電力電纜等）	600米	3000米
網路映射：短路,開路,錯接,反接,串?dāng)_	V
配置遠端識別器	V
音頻發生器	V
超大LCD背光顯示	V	V
自動輸出阻抗控制自動量程自動回零自動調整靈敏度	V	V
簡易的前面板設計，便于設置和操作	V	V
39組標準電纜數據庫	V	V
20組用戶自定義電纜類型	V	V
在線電壓探測6.5V (超出會提示過壓” OUCH”和終止測試)	V	V
250V有效值過壓保護	V	V
防塵防水IP42	V	V
CE認證	V	V

標準配件

－電池 (1.5V AA x 4節)
－鱷魚夾測試棒 (AC9)
－BNC公頭到RJ45母頭轉換器 (TDR MBF45)
－遠端識別器#1 (TDR ID1)
－RJ45連接線(60厘米) (TDR45PC)
－RJ45接頭適配器 (TDR45FC)
－軟質便攜包 (S2C)
－用戶說明書

音頻發生器(810~1100Hz,5Vp-p振蕩信號)？

該功能指的是，當通過BNC頭測同軸電纜、網線、電話線或動力電纜的時候，長按TONE按鈕會發出810~1100Hz,5Vp-p振蕩信號，通過通常的尋線探頭可以探測鳴響，提示用戶正在測的那股電纜。就是通常我們說的尋線功能，需要配合尋線探頭使用，該探頭廠家沒有提供可選配件，需要在市場上購買。尋線探頭為通用配件，很容易買到。
