韓國優儀HR30示波器電流探頭高精度交直流示波器電流鉗頭鉗型表 HR30

點擊查看大圖

產品價格： < 面議

產品型號：HR30

品牌：韓國優儀

公司名稱：常州德杜精密儀器有限公司

所在地：江蘇常州

瀏覽次數：887 次

立即詢價 在線咨詢

產品簡介

韓國優儀HR30示波器電流探頭 高精度交直流示波器 電流鉗頭鉗型表 適用于任何可測量毫伏電壓的萬用表，量程和分辨力可顯示100mV的輸出，30A交直流量程、1mA分辨力和1%讀數**度  韓國優儀HR30示波器電流探頭 高精度交直流示波器 電流鉗頭鉗型表

產品詳細信息

韓國優儀HR30示波器電流探頭高精度交直流示波器電流鉗頭鉗型表

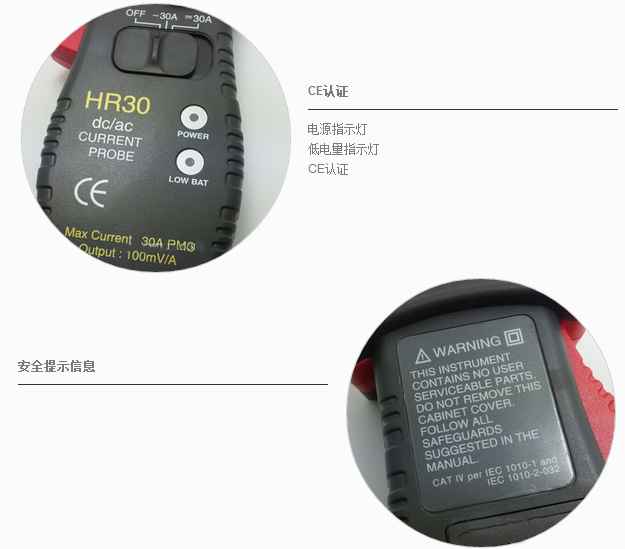

CE-mark認證
適用于任何可測量毫伏電壓的萬用表
量程和分辨力可顯示100mV的輸出
30A交直流量程、1mA分辨力和1%讀數**度
直流轉輪調零
低電量提示
*大導體尺寸: ? 19mm (0.75”)

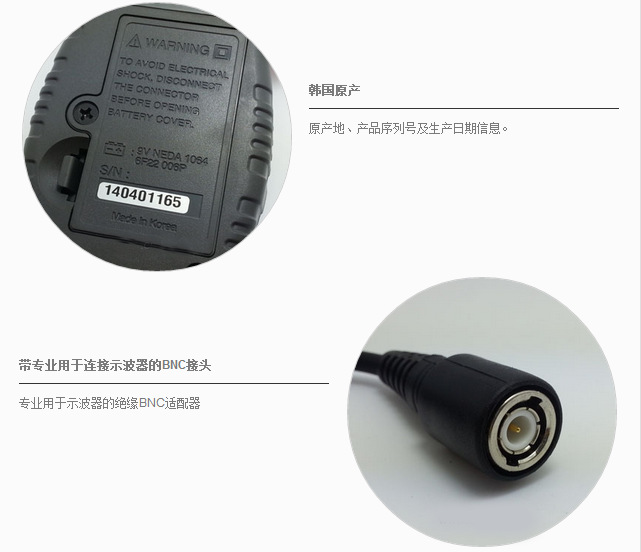

專業用于示波器的絕緣BNC適配器
手防護設計
EN61010-1 & EN61010-2-032; CAT III 1000V & CAT IV 600V
韓國優儀HR30示波器電流探頭高精度交直流示波器電流鉗頭鉗型表

undefined

韓國優儀FINEST-HR30是一款特殊設計的高精度、高分辨力交直流毫安電流鉗頭，示波器或萬用表通過HR30鉗頭可測量到30A交直流的低壓電氣/電子電流，HR30分辨力為1mA、讀數**度為1%。通過HR30，我們無需中斷電路或影響隔離。

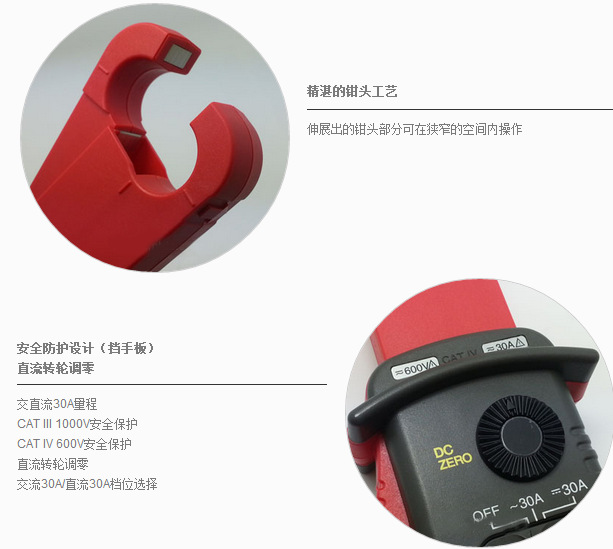

伸展出的鉗頭部分可在狹窄的空間內操作，當測量直流電流時，特殊設計的轉輪專門用于調零。

為解決電動或混合動力汽車的電流測量難題，（尤其是未中斷電池供電或其他載流導體）從技術上、經濟能效和過程控制點來說比電壓測量更加重要和有效。

相比較于傳統的燃油動力，電動和混合動力汽車有一些更為重要和基本的測試點：

電池漏電電流(通常15mA左右)，當系統關閉的時候，該指標是汽車生產商電氣檢查系統的一項質量標準，也是大型汽車服務機構的默認檢測標準。
汽車起動發電系統電控單元漏電，通常小于10mA，當引擎關閉，測量時無需斷開電池連接線，以避免電控單元丟失數據。

快速的波形追蹤是該特使設計的低電流鉗頭的核心特點，例如：顯示和調整電子燃油噴射器電流。HR30具備直流頻率量程到20kHz，di/dt追蹤能力超過20A/us。韓國優儀HR30示波器電流探頭高精度交直流示波器電流鉗頭鉗型表

undefined

韓國優儀HR30示波器電流探頭高精度交直流示波器電流鉗頭鉗型表

鉗頭*大開度：	19mm
低電量提示：	紅色LED燈亮
工作溫濕度：	5~40℃/0~80%RH
存儲溫度：	-20~70℃
海拔高度：	0~2000米
電池類型：	9V DC, NEDA 1604, 6F22, 006P
電池壽命：	100小時
重量：	300g
輸出：	同軸電纜(BNC接頭)
外形尺寸：	200H x 72W x 38D mm
防污染等級：	2
**標準：	CAT IV 600V, CAT III 1000V

頻率量程：	DC 到20kHz(0.5dB)
系統準確度：	鉗頭+示波器/萬用表準確度
鉗頭準確度(DC 到20kHz)
電流量程：	20A AC RMS 或 DC
測量量程：	± 30A
輸出靈敏度：	100mV/A
準確度：	±(1% + 2mA)
*大分辨力：	1mA DC/AC
*小測量到：	5mA DC/AC
di/dt 追蹤能力：	>20A/????????????????
導體位置靈敏度：	±1%相對于中間的讀數
負載電阻：	10k Ω
溫度系數：	0.1x (指定準確度)*攝氏度(0~18℃和28~50℃)

操作步驟	1. 對于示波器，直接插入BNC接頭到示波器的CH1端口，小輸入阻抗為1MΩ。對于萬用表，先使用可拆卸的香蕉插頭適配器連接到BNC接頭，然后將黑色香蕉插頭連接到COM端口，紅色香蕉插頭連接到V- Ω端口，小輸入阻抗為10MΩ； 2. 撥動開關到合適的檔位，AC30A和DC30A位置，綠色LED指示燈亮； 3. 直流測量時，如有必要，請通過轉輪調零； 4. 通過鉗頭夾住導體測出電流值； 5. 計算電流值，舉例：當示波器/萬用表讀數為10mV，實際測量的電流值為10×10=100mA。
操作提示	1. 測量直流時，當電流從鉗頭的上流到下游流過，此時輸出為正； 2. 測量大于15A的直流時，如果兩次的測量值有差異，請調零后再測量； 3. 測量直流時，有可能磁滯現象會影響正常調零，為消除這種影響，請開合鉗頭數次后，再調零。特別是當測量值超出30A后，該現象較為明顯，如上一操作仍然無法正常調零，此時需反向夾住導體，然后再調零。
注意事項	請依照廠家規定的**操作標準使用該鉗頭，人為或違規操作可能會導致?lián)p壞。每次使用該鉗頭，請檢查是否開裂、損壞絕緣層部分、松動或可能的隱患。請?zhí)貏e留意鉗口和鉗頭部分的絕緣是否完整。
操作**	1. 請勿應用于危險的帶電電路測量； 2. 請留意超出60V直流、30V交流有效值、42V交流峰值的測量，以上電壓有觸電的危險； 3. 未絕緣導體測量上限：300V交流有效值或直流，頻率低于1kHz； 4. 為防止身體傷害，不得使用于裸露的、或絕緣有損壞和磨損的導體測量； 5. 不得觸碰待測導體和鉗口部分。
