JX-3/1型閃光信號繼電器（以下簡稱繼電器）適用于各種鑲嵌屏及信號保護屏上，當被保護系統發生故障，主保護繼電器動作時,通過閃光繼電器控制各種燈光信號。

2特點

2.1直接帶節能燈；

2.2繼電器觸點輸出；

2.3面板上具有信號燈指示；

2.4如果輔助電源接反，不會對機器損壞。

3結構及工作原理

JX-3/1型繼電器采用標準JK-11K、H、Q殼體，其外形及安裝尺寸見附圖，背后端子接線見圖1。前改為透明有機玻璃，可以清楚的觀察到繼電器信號燈的顯示，該繼電器維修方便。

繼電器利用集成電路、電阻、電容構成RC振蕩器，由控制回路控制起振，并由集成電路內部分頻器分頻選擇得到所需的振蕩頻率信號，此信號一經放大，由繼電器觸點輸出。

4主要技術數據

4.1閃光頻率：60次/分。

4.2直流額定電壓：220V、110V、48V。

4.3觸點形式：一副動合觸點;

4.4功率消耗

  直流電壓回路(輔助激勵量)功率消耗220V時不超過15W，110V時不超過7W，48V時不超過3W。

4.5觸點性能

  在電壓為220V時，電流為2A的直流純阻性電路中，繼電器應能可靠動作及返回6×104次。

4.6機械壽命

  繼電器的輸出觸點不接負荷，應能可靠動作及返回105次。

5校驗及整定方法

5.1繼電器使用前應檢查運輸過程中有無損壞。如正常，則拆下繼電器的透明殼罩，按以下規定進行校驗和整定。

5.2整定方法

  按圖2接好線，給上電源，面板上的紅色指示燈不閃爍，繼電器也不動作。合上開關K，面板上的紅色指示燈開始閃爍，繼電器開始動作，BD信號燈開始閃爍，閃光頻率為每分鐘60次。

圖 2 JX-3/1實驗接線圖

R-外附電阻，220V時，R=4.7K，25W，110V時，R=2.2K，15W，48V時，R=680Ω，7.5W，BD-信號燈XD5 220V

K-單刀單擲開關

注意：接線時輔助電源的正極和負極不要接反否則產品將不能正常工作，但不會損壞裝置。

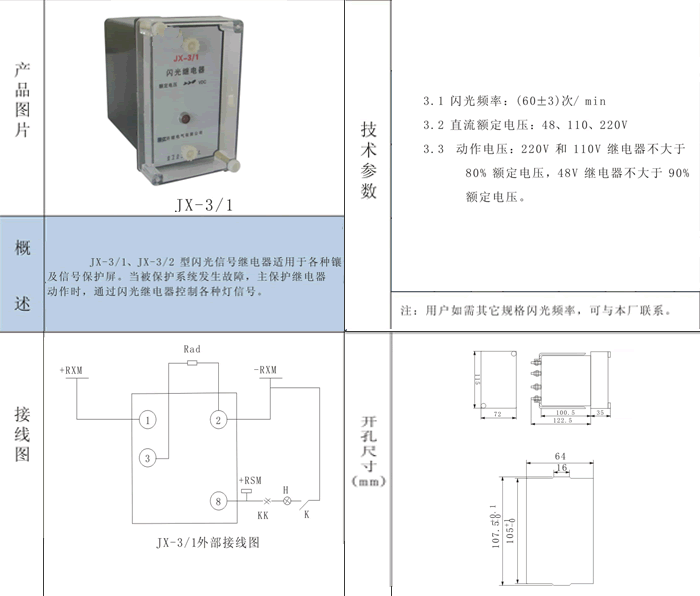

5.3外部接線圖如圖3
