【產品概述】

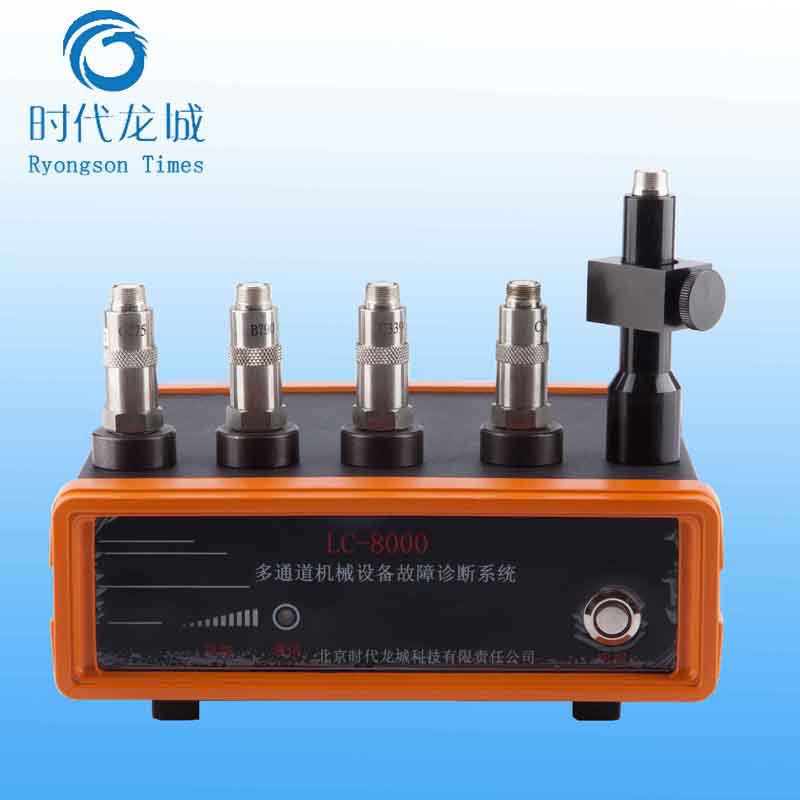

LC-8000系列多通道振動監測故障診斷系統是我公司專為旋轉機械而設計開發的狀態檢測與故障診斷產品，它具有強大的離、在線振動分析功能，結合強大的綜合分析軟件來實現設備的故障診斷，主要用于測量、分析和診斷工業領域中的大型旋轉設備，例如：汽輪發電機組、水輪發電機組、壓縮機組、風機、電機、泵等設備的運行狀態及其性能，做到預知故障維修，確保機組穩定地運行。LC-8000系列多通道振動監測故障診斷系統可以根據現場的實際情況配置2/4/8/16/32通道的同時振動分析，是現代企業設備管理的理想診斷工具。

【產品特點】

高精度度分析，剩余不平衡質量1mg,振動值速度量：0.01mm/s。

按國標制造，測量值與國際振動烈度標準(ISO 2372)比對可直接判斷設備運行狀態。

可顯示加速度、速度、位移、峭度等多種技術參數。

可采集時域頻譜，頻域頻譜，可直接觀察頻率以及幅值的大小。

計算能力可滿足分析復雜設備的振動要求。

內置診斷分析功能，現場快速給出振動分析結果。

可與PC連接，在電腦上進行數據分析，數據存儲。

真彩液晶屏，高分辨率，可適用于不同的工作環境

大容量存儲，實現多組數據實時回放功能。

工藝設計先進，功耗低、性能可靠、造型美觀、使用攜帶方便。國際化設計標準，軟件模塊式風格，方便快捷。

模塊式風格，方便快捷。

【產品功能】

系統功能

強大的數據采集故障診斷功能，由4大功能軟件構成，包括振動分析故障診斷軟件，旋轉機械故障自動診斷軟件，現場動平衡軟件，交流異步電機自動診斷軟件。這4種軟件又分為單機版和網絡版。

1.振動分析故障診斷軟件

采用強大的數據庫結構對設備測點信息進行管理，可以更加有效地建立設備檔案，方便設備管理，提高設備監測的效率；完善的系統設置，可以選擇加速度、速度、位移的任何一種傳感器，使系統適于各種現場應用。

設備結構監視圖

顯示所監測機組的軸系列結構簡圖及測點相應位置，并在測點所在位置附近動態顯示新的實時數據，其顯示的顏色反映機組的運行狀態：綠色代表正常，黃色代表異常，紅色代表危險。系統提供了汽輪機組、水輪機組、空壓機組、機泵機組、風機機組的軸系結構簡圖及測點顯示坐標，并且可以根據設備的實際情況進行定制?？梢愿又庇^準確的反映設備狀態。（此功能為選配）

時域分析

它顯示各通道振動的時域特征，實時顯示多種有量綱參數和多種無量綱參數；便于設備運行狀態判斷，診斷。

平均譜分析

為了有效的慮除現場的干擾信號，可以使用時域平均譜和頻域平均譜，以便提高信噪比。

軸心軌跡圖

該圖顯示某軸承處水平和垂直方向振動合成后的情況，不同的對應故障會呈現不同形狀的軸心軌跡，因此可以通過軸心軌跡來進行故障診斷。

波特圖

它顯示機組在啟停機過程中振動一倍頻幅值和它顯示機組在啟停機過程中振動一倍頻幅值和相位隨轉速的變化趨勢。

波特圖是用來確定臨界轉速的重要工具，如果振幅曲線出現波峰，同時相位發生急劇增加，且增加幅度大于70o，這時所對應的轉速有可能是該測點所處的轉子或相臨轉子的臨界轉速。

從波特圖上觀察到的振幅、相位隨轉速的變化，進行動平衡時有助于用來分析轉子不平衡質量所處的軸向位置、不平衡振型階數，分析是否存在結構共振，還可以進行動靜摩擦的分析。

極坐標圖

亦稱乃奎斯特圖，它以矢量方式顯示機組在啟停過程中一倍頻矢量的矢端隨轉速的變化情況，其向徑表示一倍頻幅值的大小，向徑和X軸夾角表示一倍頻的相位，圖的下方可顯示在指定波形處對應的轉速、幅值和相位。

振幅-轉速曲線在極坐標圖中是呈環狀出現的，從圖中易于得到各階模參數。

三維譜

它顯示啟停機過程中不同轉速下各種頻率成分的大小隨轉速變化趨勢，是不同轉速下得到的頻譜圖依次組成的三維譜圖，該圖具有圖形縮放功能。通過三維譜可以看出在升降過程中是否出現異常頻率（低頻和高頻成分），是否出現固定頻率，以及出現時的轉速，幅值大小及變化情況，從中可以了解機組的運行狀態，并可為一些故障的診斷提供重要的消息。在分析幅值與轉速有關的故障時用級聯圖來分析是很直觀的，這類典型的故障是油膜渦動和油膜振蕩。

相關趨勢圖

它顯示某段時間里各種信號（振動峰峰值、一倍頻幅值、相位、轉速、時間）相互之間的變化關系，其橫坐標和縱坐標的參數由用戶自由選擇。在分析機組振動隨時間（工況）、轉速、負荷的變化時，這種曲線非常直觀，對運行人員監視機組狀況很有用。

報表打印

系統提供強大的報表輸出功能，可以直接將設備信息、波形數據、以及狀態參數輸出到WORD軟件中，便于設備狀態的管理。

機械設備故障診斷功能。

故障類型判斷

根據現場的實際情況，設置不同的采集方式，通過可以診斷設備各種轉子類故障（基礎松動、不平衡、不對中、軸彎曲、軸裂紋、共振、喘振、油膜渦動、油膜振蕩、旋轉失速、轉子與靜止件摩擦、轉子過盈配合件過盈不足、密封和間隙動力失穩），軸承類故障（軸承磨損、軸承點蝕、軸承缺油），齒輪箱類故障（齒輪磨損、齒輪偏心、齒輪齒距誤差過大）等各種機械故障。并可以對大型機組進行啟停機分析。

電子標簽功能

通過在監測的設備上增加一個射頻ID卡（俗稱電子標簽），可以方便的建立設備的點檢與狀態分析路徑，提高點檢效率，方便企業對設備的狀態監測與管理。（此功能為選配）

2.  機械設備故障分析

根據現場的實際情況，通過多種分析方法，可以診斷設備各種轉子類故障(基礎松動、不平衡、不對中、軸彎曲、軸裂紋、共振、喘振、油膜渦動、油膜振蕩、旋轉失速、轉子與靜止件摩擦、轉子過盈配合件過盈不足、密封和間隙動力失穩)，軸承類故障(軸承磨損、軸承點蝕、軸承缺油)，齒輪箱類故障(齒輪磨損、齒輪偏心、齒輪齒距誤差過大)等各種機械故障。

對于流動軸承和齒輪系統，監測高頻脈沖信號是基本的要求，我公司提供了專門的無量綱的指標檢測，您可以以此迅速確認滾動軸承基齒輪系統是否存在故障，并確定故障程度。

硬件參數：

來源:http://www.tmlc.cn
電話：400-6616-001
北京時代龍城科技有限責任公司
